三次元旋振筛

三次元旋振筛简介：

三次元旋振筛采用YZUL立式振动电机作为激振源，通过振动电机上下两端的偏心重锤将旋转运动转变为水平、垂直、倾斜的三次元运动，并传递到旋振筛的筛面上；物料通过入料口进入设备内，根据不同物料筛分要求，物料经过1-5层采用不同目数的金属编织筛网的筛分层，在这个过程中，位于各层的筛网下的清网装置（弹跳球）通过频率振动不断撞击不锈钢筛网，使筛网上层物料能够顺畅的透网筛分，并有效解决了物料堵网问题出现，不同目数的物料通过各层对应目数的筛网后在各层的出料口排出，终实现筛选除杂或过滤分级的目的。

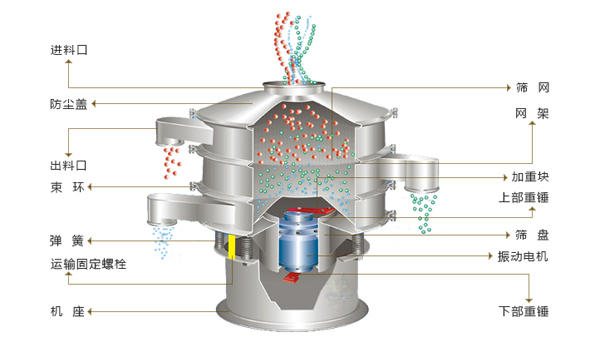

三次元旋振筛结构：

三次元旋振筛主要由防尘盖、进料口、筛框、筛网、束环、出料口、立式振动电机、偏心重锤、减震弹簧、机座组成，依靠电机产生三维振动实现物料筛分。

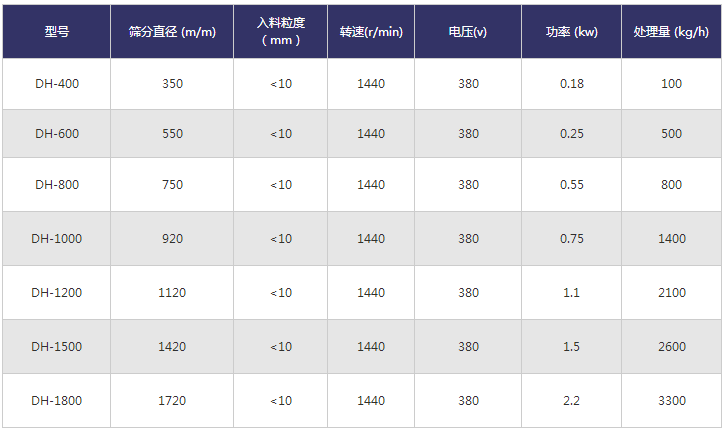

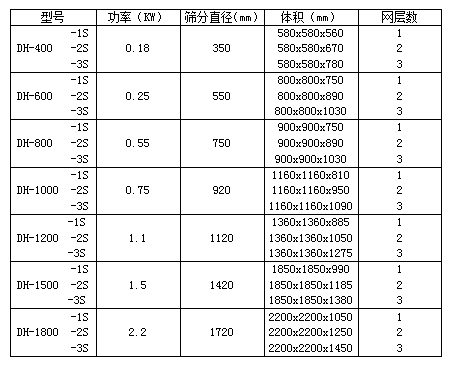

三次元旋振筛参数表：

型号	功率（KW）	筛分直径（mm）	体积（mm）	网层数
DH-400 -1S	0.18	350	580×580×560	1
DH-400 -2S			580×580×670	2
DH-400 -3S			580×580×780	3
DH-600 -1S	0.25	550	800×800×750	1
DH-600 -2S			800×800×890	2
DH-600 -3S			800×800×1030	3
DH-800 -1S	0.55	750	900×900×750	1
DH-800 -2S			900×900×890	2
DH-800 -3S			900×900×1030	3
DH-1000 -1S	0.75	920	1160×1160×810	1
DH-1000 -2S			1160×1160×950	2
DH-1000 -3S			1160×1160×1090	3
DH-1200 -1S	1.1	1120	1360×1360×885	1
DH-1200 -2S			1360×1360×1050	2
DH-1200 -3S			1360×1360×1275	3
DH-1500 -1S	1.5	1420	1850×1850×990	1
DH-1500 -2S			1850×1850×1185	2
DH-1500 -3S			1850×1850×1380	3
DH-1800 -1S	2.2	1720	2200×2200×1050	1
DH-1800 -2S			2200×2200×1250	2
DH-1800 -3S			2200×2200×1450	3

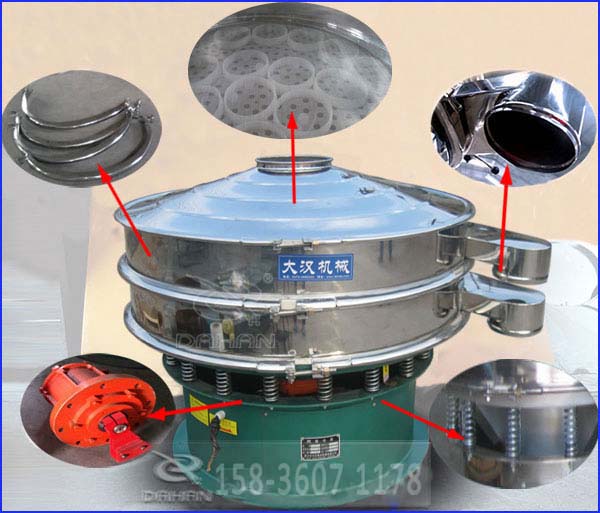

三次元旋振筛内部结构展示：

三次元旋振筛结构特点：

1、体积小、重量轻、移动方便、出料口方向可任意调整，粗、细料自动排出，可自动化或人工作业。

2、筛分精度高、效率高，粉、粒、粘液类均可使用。

3、筛网不阻塞、粉末不飞扬、筛分细可达500目（28微米）过滤细可达5微米。

4、独特网架设计（子母式）、筛网使用长久、换网方便、仅需3—5分钟、操作简单、清洗方便。

5、无机械动作、保养简易、可单层或多层使用、与物料接触部位为用不锈钢制作（医药用除外）。

6、独特网架设计，有效缩短换网时间、解决网目堵塞及凹陷问题，清洗方便，操作简单。

7、密封性好，粉末不飞扬，液体不渗漏。

8、物料自动排出，可以连续作业。

9、采用直立式振动电机，无机械传动，使激振力传递过程无损耗，有效传递至筛面。

三次元旋振筛用途：

三次元旋振筛可实现物料分级、除杂、过滤三大筛分作业：

分级：利用多层筛网，一次性分离多种粒度规格的物料；

除杂：快速清理原料中混入大块杂质，提纯物料；

过滤：对浆液类物料进行固液分离，滤除固体残渣。

三次元旋振筛适用行业：

1、食品行业

糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁、茶、冲饮、乳品、糖果、小食品、速冻食品、调味品、蛋白、食品添加剂等。

2、医药行业

工业药品、中药粉、颗粒药丸、微丸等。

3、化工行业

树脂、涂料、工业药品、化妆品、油漆等

4、冶金粉末行业

铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质炭酸钙、石英砂等。

5、其它行业

废油、废水、染整废水、造纸、助剂、活性炭等。

三次元旋振筛的使用注意事项：

1、必须均匀给料：给料量以满足设备处理为准。一次投料过多，阻碍物料在筛面上的正常运动，不但易使筛网疲劳变松，而且会大大降低物料处理量。 一次性给予大量物料，会使本身处于不平衡运转的电机负荷骤然增加，而造成电机损坏、减低电机的寿命。如给料量达不到设备的处理能力，即浪费能源，又降低了 产量。

2、有强大冲击力的给料方式，必须加装缓冲料斗，物料直接冲击网面，不但消耗振动源所产生的激振力，更易造成网面破损及筛网疲劳，而影响产量及筛分.过滤的质量。

3、如筛分物料有腐蚀性，使用过后请及时清理干净。

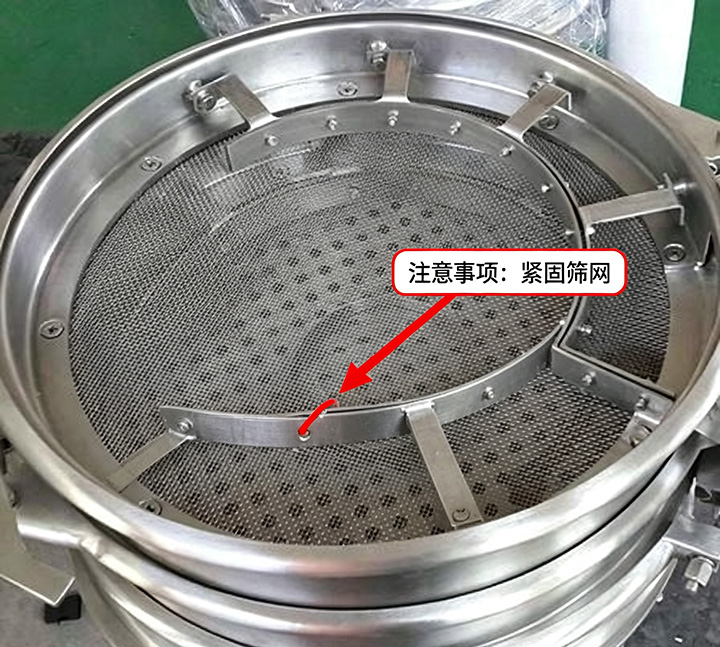

4、请经常观看筛网是否变松，请再次使网绷紧。



三次元旋振筛选择大汉的理由

1、资深技术研发实力

拥有多年筛分设备研发经验，技术团队结合物料工况，定制专属筛分解决方案。

2、生产工艺精细严格

设备按照标准化流程生产，原材料加工、焊接、装配、检测多道工序层层管控，保障运行稳定。

3、源头厂家高性价比

集设计、生产、销售于一体，厂家直供省去中间商，兼顾设备品质与合理售价。

4、售后服务及时到位

24 小时快速响应咨询，无论是否在质保期，均可提供技术支持，高效解决设备问题。

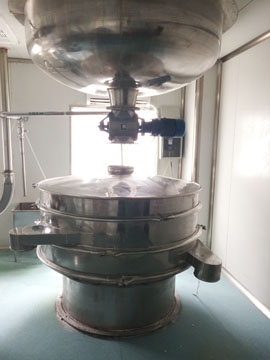

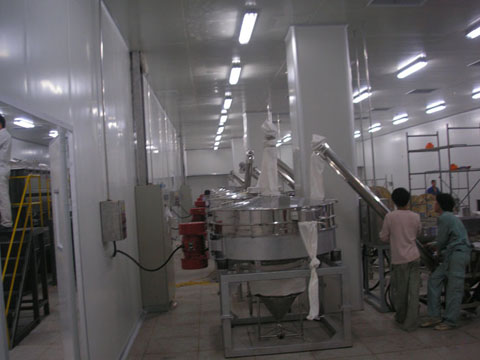

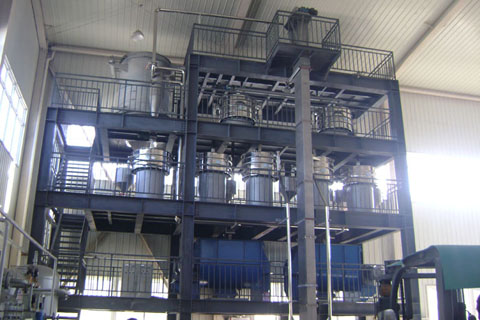

三次元旋振筛使用现场：
