当前位置:主页 > 产品展示 > BZJ拍击筛

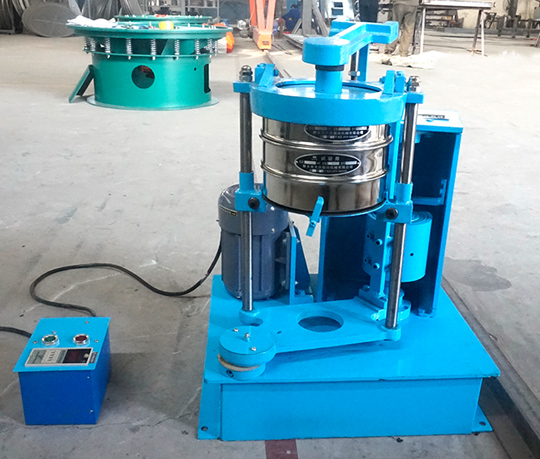

BZJ拍击筛

BZJ拍击筛

【产品简介】

拍击筛又叫拍击式标准振筛机、拍击式振筛机,主要用于普通磨料的粒度组成检查和超硬材料的分级及粒度检测。

优势:①同时具备往复和顶击振动两种运动,下料快。

②1-99分钟电源控制器,可预订时间,并且自动停机检验生产一致。

③齿轮带动同步带传动,转速比高,一致性好。

拍击次数:156±3次/分 旋转次数:290±6次/分

筛子直径:75mm/100mm/200mm 预订时间:999秒

免费获取报价

全国统一销售热线0373-268 2333

产品介绍

拍击筛概述

拍击筛同时具备往复和拍击振动两种运动,筛网不易堵塞,一致性好

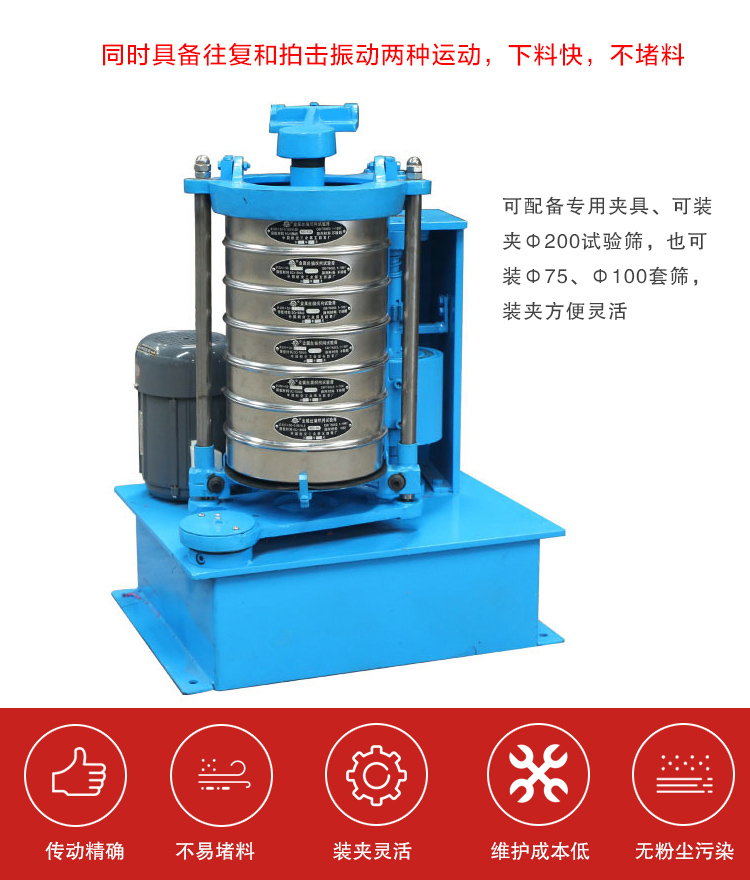

拍击筛具备往复和拍击振动两种运动,下料快,不堵料

拍击筛(拍击式标准筛振筛机)又称拍击式振筛机,是实验室的常用检测仪器之一结构主要由机座、筛具与传动机构等部分组成。用于测试普通磨料粒度和超硬材料粒度的成分,以及对超硬材料进行分级,本机可配专用夹具,装夹方便灵活,装夹牢固,可自动停机。

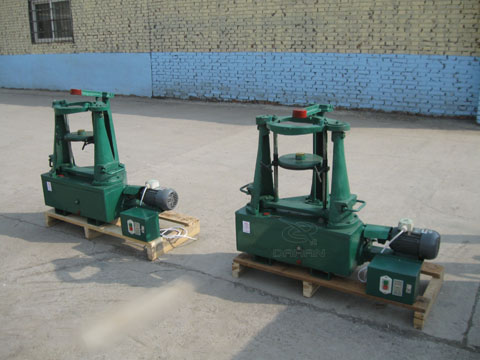

拍击式振筛机有单座和双座两种型号

拍击筛作用与原理

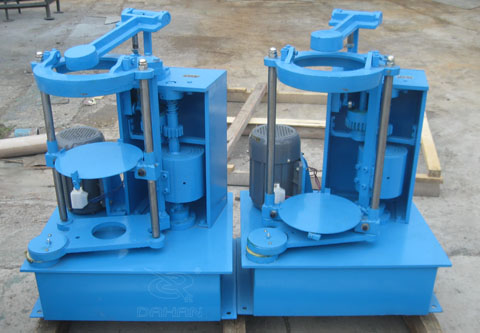

单排座拍击筛

双排座式拍击筛

拍击式振筛机电机带动齿轮通过同步带传动到主轴上,经齿轮变速后主轴按要求的转速转动,主轴带动偏心轮使滑板做往复运动,带动安装在滑板托盘中的试验筛左右摇动,同时主轴带动顶杆齿轮转动,变速后顶杆齿轮通过凸轮顶击顶杆,顶杆使拍锤上下拍击试验筛上盖,使得试验筛、分样筛中的物料往复和上下振动,使小于标准试验筛筛面网孔的物料颗粒筛分进下层试验筛,如此层层筛选,使每层试验筛内只留相同粒度的物料,达到不同粒度的分离并确定此物料的粒度组成。

拍击筛结构

拍击式振筛机的组成

拍击筛主要由机座、筛具和传动机构组成。

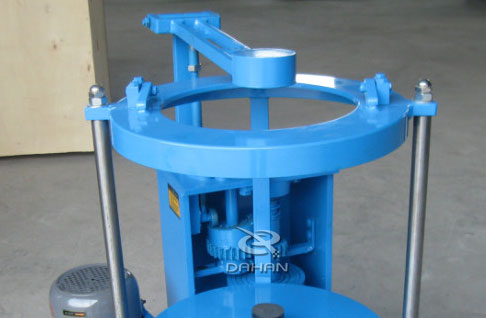

筛具:通过振动电机振动,在此过程中,上方的小拍锤一直拍击敲打顶盖,容易堵塞的物料就会在振动、敲打中分散并顺利透网,不易堵塞。

传动机构:齿轮带动同步带的传动方式,转速比精准,准确率可达99.99%,不会产生掉速现象,并且拍击式振筛机的两齿轮无直接接触,磨损程度小,寿命更长。

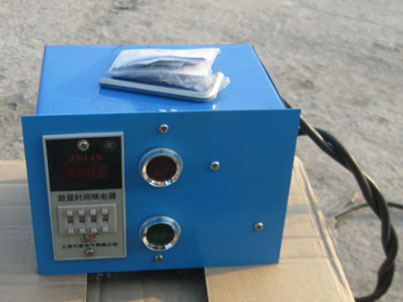

时间继电器:在定时器上设定运行时间,可自动关机,时间1-99分钟可调,自由控制振筛时间,可确保试验重复性和检验生产一致性。

筛具:直径有200mm和300mm两种,筛网类型有金属丝编织网(网孔从2.36-0.02mm)、冲孔板筛网(网孔从0.2-几百mm)、电成型筛网(用于高精度场合)。

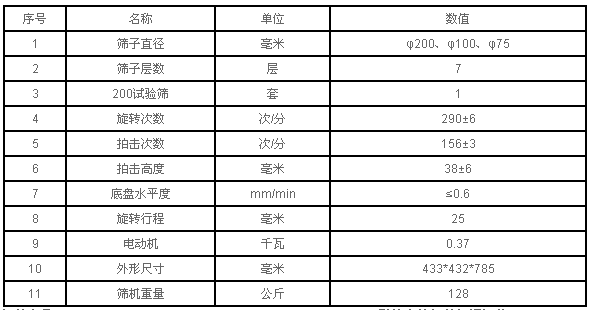

拍击筛主要技术参数:

序号 名称 单位 数值
1 筛子直径 毫米 φ200、φ100、φ75
2 筛子层次 7
3 200实验筛 1
4 旋转次数 次/分 290±6
5 拍击次数 次/分 156±3
6 拍击高度 毫米 38±6
7 底盘水平度 mm/min ≤0.6
8 旋转行程 毫米 25
9 电动机 千瓦 0.37
10 外形尺寸 毫米 长×宽×高 433×432×785
11 筛机重量 公斤 128

拍击筛应用行业

拍击筛应用行业

拍击筛(拍击式标准振筛机)分多种特性的产品。适用于普通磨料粒度组成检查、超硬材料生产分级及料度组成检查,亦广泛应用于地质、冶金、粉体、化工、建工、水泥、医药、国防等部门科研、生产、实验室,对物料进行筛分检测。

拍击筛使用方法

拍击筛使用步骤

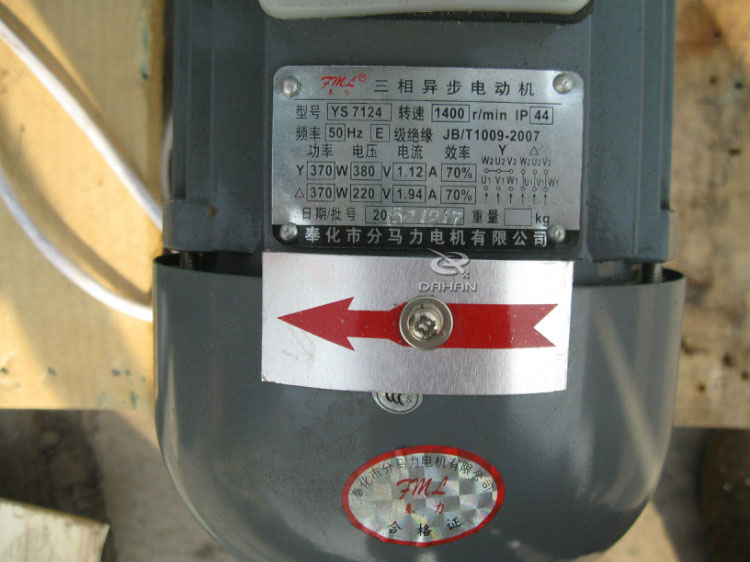

1.电机转动方向必须按箭头所指方向转动(三相电机)(因采用凸轮顶击顶杆,方向反会别住,无法转动)。

2.检查电机转动方向方法:开机前提起顶杆,再开机,此时检查电机转动方向,如不对可将三相中的两相交换线头后再试。确定方向正确后再正常使用。

3.设备运转前须固定。固定采用地脚螺丝固定,可采用膨胀螺丝将设备固定在水泥地面上。

4.安装试验筛:松开托盘紧固螺丝,将托盘向下移动,装入装好物料的标准试验筛(分样筛、标准筛),然后托起托盘至合适位置,拧紧紧固螺丝,盖好翻盖,放下锤铁后,定好时间即可开机。采用100、75夹具可使用相应尺寸套筛,特殊尺寸可定制。

5.设备带有定时装置,用户可调节使用时间,开机后到时自动停机。调节时间前两位为分钟,后两位为秒。用户可根据自己需要调节运行时间。

6.设备拍击高度出厂前以调好,用户如有需要也可松开紧固螺母,调节顶杆头螺纹升高或降低至合适位置后,再将螺母背死。

7.上下滑板、加油嘴、等应定期加油。
