旋振筛

旋振筛

主要用于粉状、颗粒及浆液类物料除杂、分级、过滤,全封闭结构,噪音低,无粉尘污染,可根据筛分物料选择碳钢、不锈钢、塑料等材质。

优势:
筛分细至500mm或0.028mm,过滤可达5微米
可增设清网装置,物料不易堵塞
1-4多层设计,可将一种物料分选出多种不同规格
全密闭结构,无粉尘飞扬,无液体飞溅

客服

全国统一销售热线
0373-268 2333

产品介绍

关于旋振筛

旋振筛可用于粉末、颗粒、液体物料筛分、除杂和过滤,筛分细至500目,过滤可达5微米

旋振筛是一种高精度细粉筛分机械,工作原理是由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹。

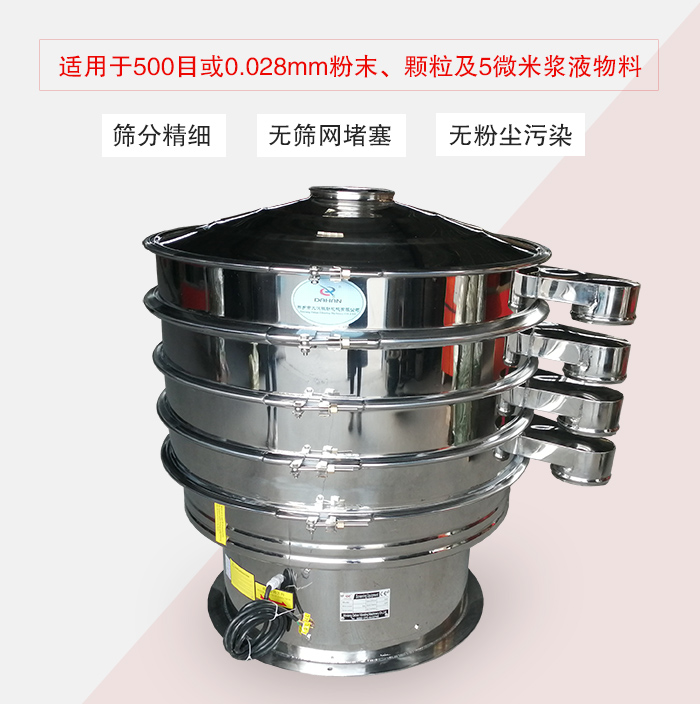

旋振筛介绍

由于其振动运转原理很多企业也称之为三次元振动筛分过滤机,根据外形结构被部分客户称呼为圆形筛,从材质上分标准型旋振筛和普通型旋振筛的,标准型的与物料接触部分为304不锈钢材质,底座为碳钢材质,普通型的通体为普碳钢材质。

关于大汉牌旋振筛

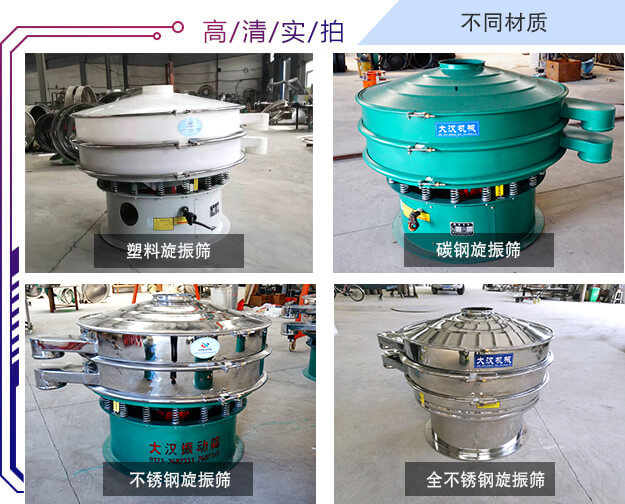

旋振筛材质

大汉"DH系列三次元旋振筛产品,经客户多年使用,获得大量的一线反馈建议,在自有成熟的筛机制造技术基础上,大汉机械工程师以满足客户需求为标准多次技术改进,筛分效果更加优越采用动力激振器,三维动力更加突出,适用范围更加广泛。

旋振筛层数

大汉机械公司可根据客户需求设计特殊型号,无论物料是干是湿,是精细是粗糙,是比重大是比重轻,0-400目都可以筛选,不管是液态的,还是浆状的0-600目都可以过滤。"大汉"旋振筛系列产品同时配备专门的筛网清理装置,把堵网率降到低,过网率和处理精度得以有效提高。"大汉"具备特殊型号制造的能力让顾客对"大汉"有更多的选择。

旋振筛适用的行业:

适用行业

旋振筛主要用于各行业中筛分粉末、颗粒、液体物料,筛分精度高,可实现多层级控制。

化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。

食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。

金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。

公害处理:废油、废水、染整废水、助剂、活性碳等。

旋振筛现场图片

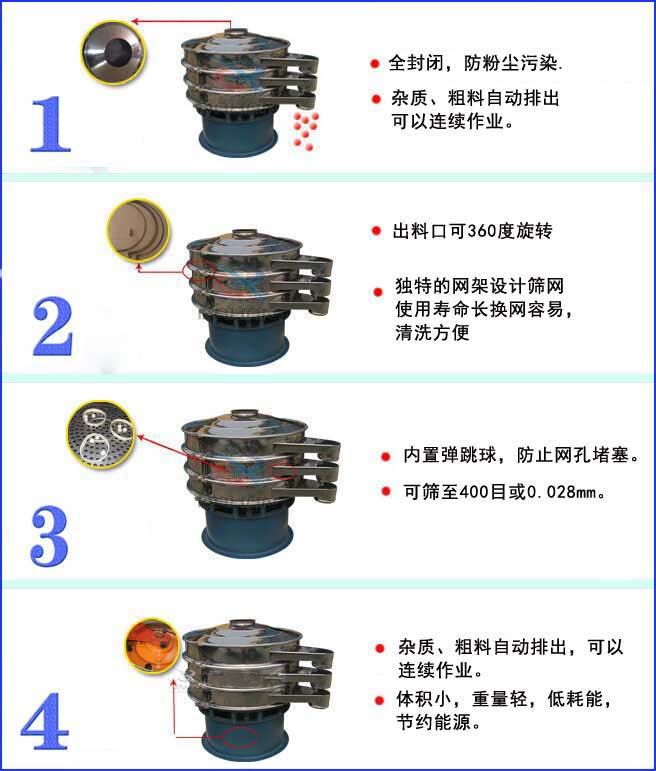

旋振筛产品特点:

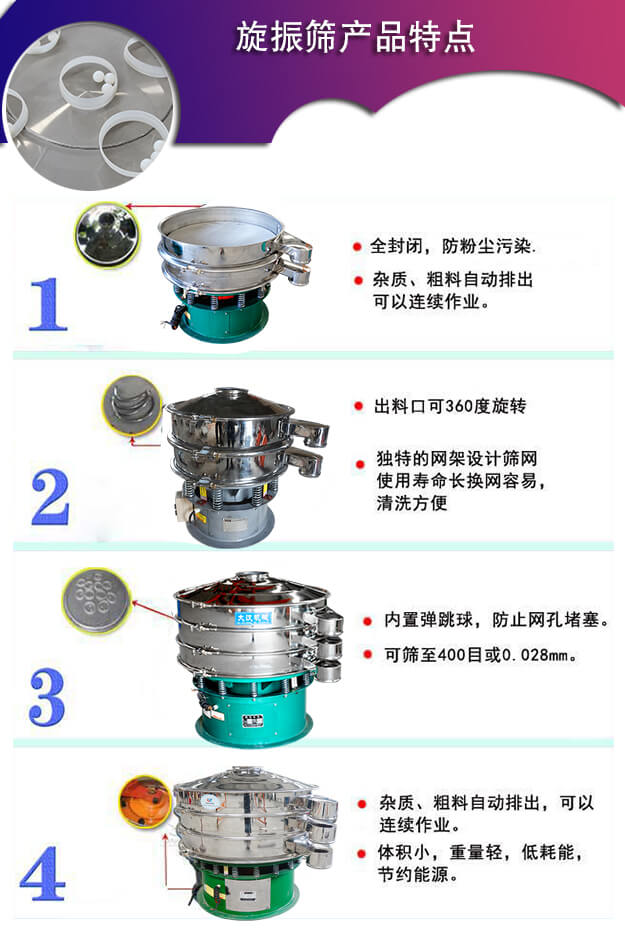

旋振筛产品特点

1、无堵网

弹跳球清网装置,可以实现对筛面进行清洁,减少堵网带来的损失;

2、高效率筛分

采用法兰电机,动力大,筛分效率高,噪音低;

3、无粉尘污染

全密闭结构,无粉尘污染,无液体溢散;

4、产量大,自动化程度强

杂质、粗料自动排出,筛分产量可以达到5吨/时;

5、可免费定制

可针对不同行业的特殊需求进行设计。

6、物料适用范围广

筛分物料范围广,可以筛分细至500目或0.028mm的颗粒,过滤500目浆液;

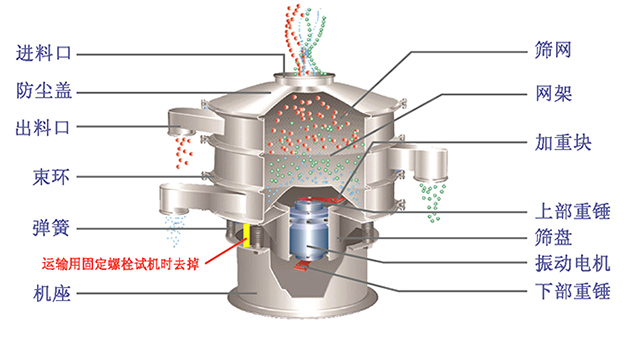

旋振筛产品结构:

产品结构图

旋振筛细节展示

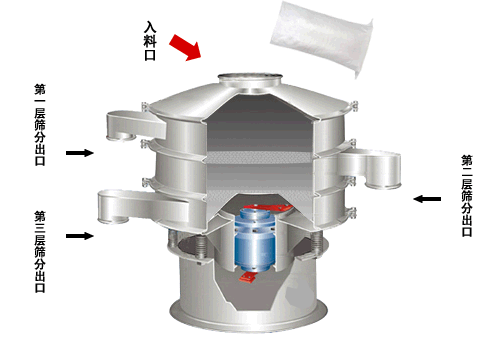

旋振筛结构原理示意图:

原理示意图

旋振筛筛分运动方向

旋振筛技术参数:

型 号

DH-600

DH-800 DH-1000 DH-1200 DH-1500 DH-1800 DH-2000
直径mm Φ600 Φ800 Φ1000 Φ1200 Φ1500 Φ1800 Φ2000
筛网面积m 0.24 0.45 0.67 1.0 1.6 2.43 3.01
筛网规格(目) 2-500 2-500 2-500 2-500 2-500 2-500 2-500
进料粒度mm <Φ10 <Φ15 <Φ20 <Φ30 <Φ10 <Φ15 <Φ20
振次rpm 1500 1500 1500 1500 1500 1500 1500
有效筛面直mm Φ560 Φ760 Φ930 Φ1130 Φ1430 Φ1760 Φ1960
层数 1-5 1-5 1-5 1-5 1-5 1-5 1-5
功率Kw 0.25 0.55 0.75 1.1 1.5 2.2 3

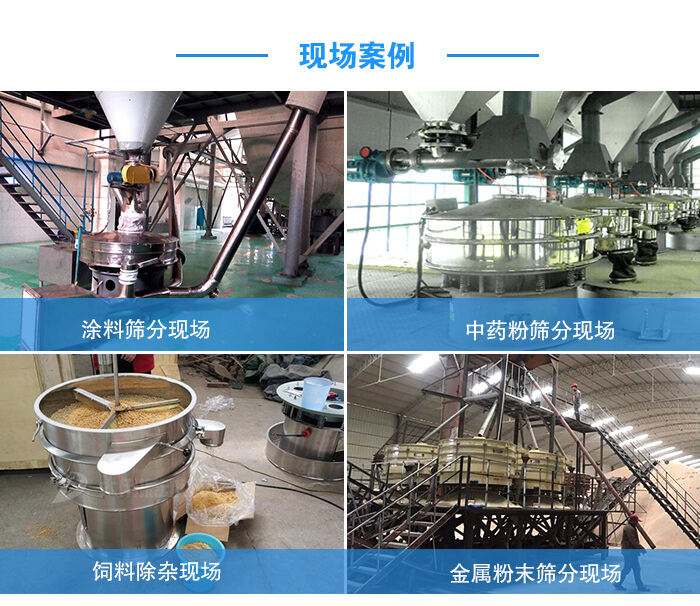

旋振筛现场案例

现场案例

旋振筛网架结构的特点:

1、节省时间(3-5分钟筛网更换方便)。

2、节省人力、换网多只用两人。

3、增加生产线的流畅性。

4、增加筛网寿命,弹跳球不直接撞击筛网。

5、筛网使用寿命长。

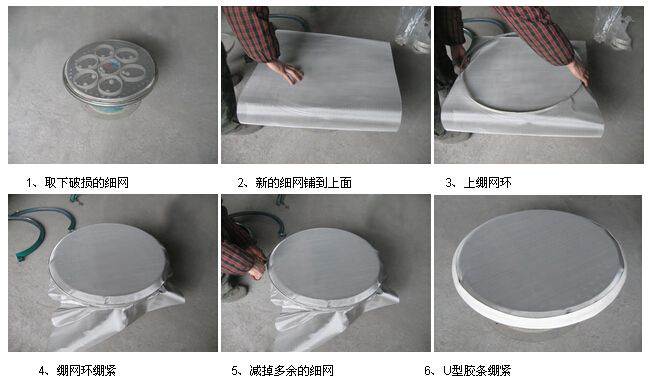

大汉旋振筛换网图示:

旋振筛换网图示

1、先把束环螺丝松开卸下上框,把已破损的细网取下,代之以新的细网。

2、把细网平铺在粗网上,重新把上框放回原位,在四周用手把细网拉紧,在即身对边两端上框与下框的框缘处,把上框与下框夹紧。

3、束环重新套上,把束环螺丝锁紧。

4、用软锤子均匀敲打束环四周,再将铜螺母锁紧,换细网即告完成。(见图一至图五)

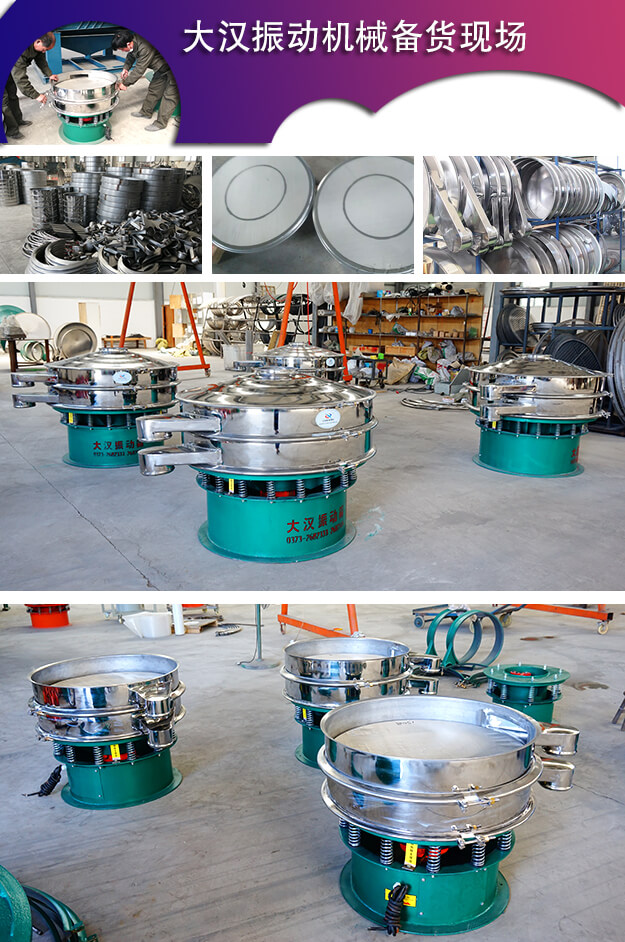

旋振筛厂家大汉振动机械备货现场:

大汉振动机械备货现场

旋振筛价格咨询

1.新乡大汉对于旋振筛价格的定位相对合理,不存在通过中间商将设备销售给用户,而都是直接销售给用户的,减少设备中间流通环节,更利于用户投资选购。

2.我们公司有其固定的原料商,不仅可以保证原材料的品质,而且它的价格受市场价格影响小,生产成本也相对稳定,其价格也就变化差异一般不会太大。

3.多重折扣优惠选择,现在咨询还有新优惠活动,可以大大减少您的采购成本,赶快来选购吧。

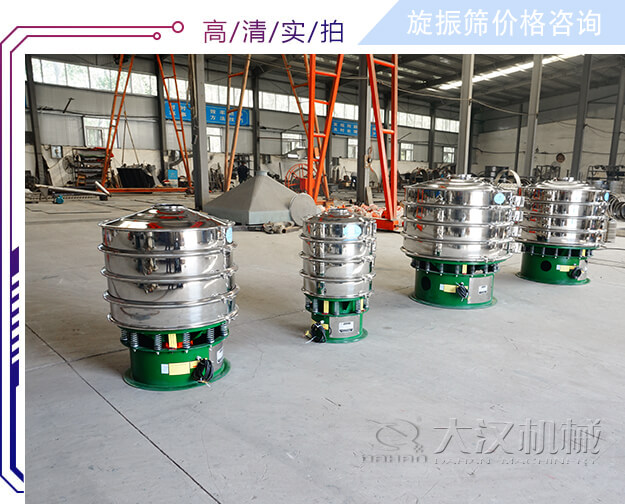

旋振筛价格

旋振筛厂家大汉振动机械售后承诺:

1、保修期内非因操作不当造成需要更换的零配件及设备由我厂负责包修、包换。

2、质量保证期结束后,我厂将继续免费提供售后服务,不限年份终身服务,仅收取零部件成本费。
