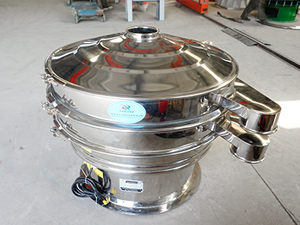

全不锈钢旋振筛

全不锈钢旋振筛

【产品简介】

全不锈钢旋振筛整机采用304/316不锈钢材质抛光而成,干净卫生,耐酸碱腐蚀,防锈蚀,密封件与弹跳球选用硅胶材质,无污染,可以专门用在食品、医药等对卫生要求的行业筛分含量较低的大颗粒或小颗粒,或过滤各类浆液中的非溶性物质.

优势

①不锈钢材质,干净卫生、无毛刺

②耐腐蚀、耐高温、防锈蚀

③全封闭结构,无粉尘污染

免费获取报价

全国统一销售热线0373-268 2333

产品介绍

(全)不锈钢旋振筛筛分玉米颗粒——成品粒形均匀,可筛至500目

不锈钢旋振筛筛分面粉——304不锈钢材质抛光而成,无毛刺,更卫生增

全不锈钢旋振筛整机采用不锈钢材质内外抛光,弹簧外围加不锈钢防护罩,密封件及挡球环、弹跳球等采用食品、医药行业要求的硅胶材质,干净卫生、防锈蚀、能抵抗酸碱性物料的侵蚀。框可以采用加强型密封结构,使筛框与网架完全密封,减少筛分过程中的粉尘污染及原料交叉污染。

全不锈钢旋振筛介绍

关于“大汉牌全不锈钢旋振筛

大汉全不锈钢旋振筛筛分细至500目或0.028mm,过滤可达5微米,“大汉”旋振筛系列产品同时配备专门的筛网清理装置,通过筛分过程中撞击筛网可进行清洁作用,降低堵网率,提高筛分精度和产量,“大汉”具备特殊型号制造的能力,能满足用户个性化筛分需求。

不锈钢旋振筛层数

"大汉"全不锈钢旋振筛的特点:

不锈钢旋振筛特点

1、筛机经过内外抛光打磨处理后更不易生锈,良好的清理性能可避免物料受到污染。

2、筛分细至500目或0.028mm,过滤可达5微米。

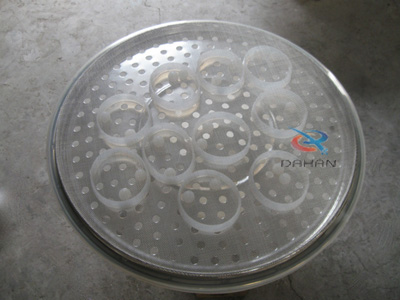

3、增加硅胶球清网装置,可以避免筛孔被堵塞。

4、可安装1-5层筛网,一次操作可获得2-6种不同规格尺寸的成品物料。

全不锈钢旋振筛细节展示:

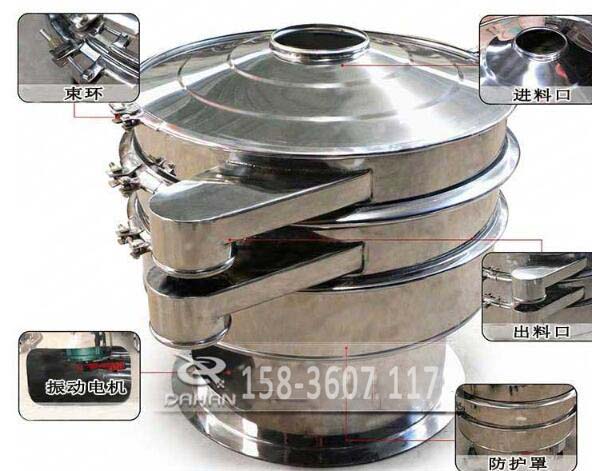

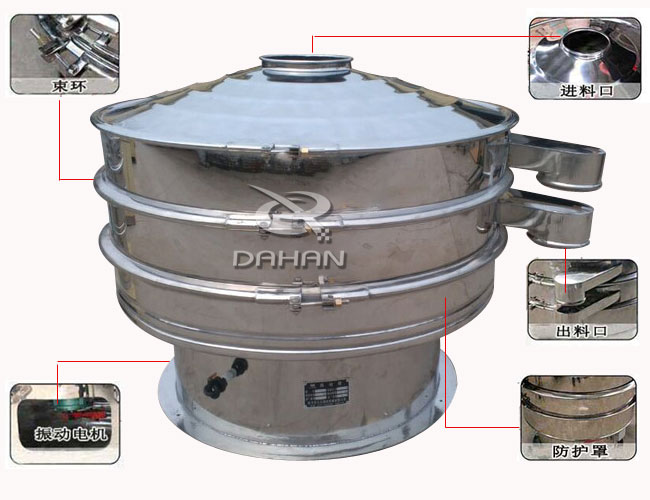

全不锈钢旋振筛从上到下外部结构图依次分为:进料口-防尘盖-小束环-上框-细网-粗网-筛架-中框-胶球-冲孔板-底框-出料口-大束环-弹簧-机座。

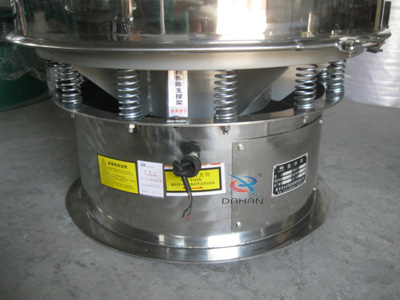

内部振动体的结构图:加重片-上部重锤-振动本体-振动马达-下部重锤

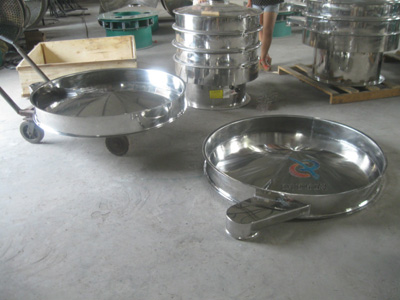

全不锈钢旋振筛细节

全不锈钢旋振筛结构原理示意图:

全不锈钢旋振筛工作原理

旋振筛结构示意图

“大汉”全不锈钢旋振筛技术参数:

型 号

DH-600

DH-800

DH-1000

DH-1200

DH-1500

DH-1800

DH-2000

直径mm

Φ600

Φ800

Φ1000

Φ1200

Φ1500

Φ1800

Φ2000

筛网面积m

0.24

0.45

0.67

1.0

1.6

2.43

3.01

筛网规格(目)

2-500

进料粒度mm

<Φ10

<Φ15

<Φ20

<Φ30

振次rpm

1500

1500

1500

1500

1500

1500

1500

有效筛面直mm

Φ560

Φ760

Φ930

Φ1130

Φ1430

Φ1760

Φ1960

层数

1-5

功率Kw

0.25

0.55

0.75

1.1

1.5

2.2

3



全不锈钢旋振筛外形尺寸表:

旋振筛外形尺寸表

全不锈钢旋振筛外形结构图表

“大汉”旋振筛代号示意图:

旋振筛代号示意图

全不锈钢旋振筛适用的行业:

全不锈钢旋振筛适用行业

食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。

医药行业:中药粉、中药液、西药粉、西药液、中西药颗粒、药丸等。

化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。

金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。

公害处理:废油、废水、染整废水、助剂、活性碳等。

“大汉”全不锈钢旋振筛换网图示:

旋振筛换网示意图
