振筛机

振筛机

振筛机又叫标准振筛机,在工作时同时具备往复、拍击/顶击振动两种运动形式,所以不会出现物料堵塞筛面的问题,下料快,即可装夹ф200标准筛,又可夹装ф75、ф100套筛,可自动设定筛分时间,时间1s-99h可调,保证试验的重复性和一致性。

筛子直径:200mm/300mm(可放8层)

筛子孔径:0-0.038mm

振筛次数:147次/分 摇动次数:221次/分

免费获取报价

全国统一销售热线0373-268 2333

产品介绍

振筛机视频

拍击式标准振筛机——同时具备往复和拍击振动

顶击式标准振筛机——同时具备顶击和回转振动

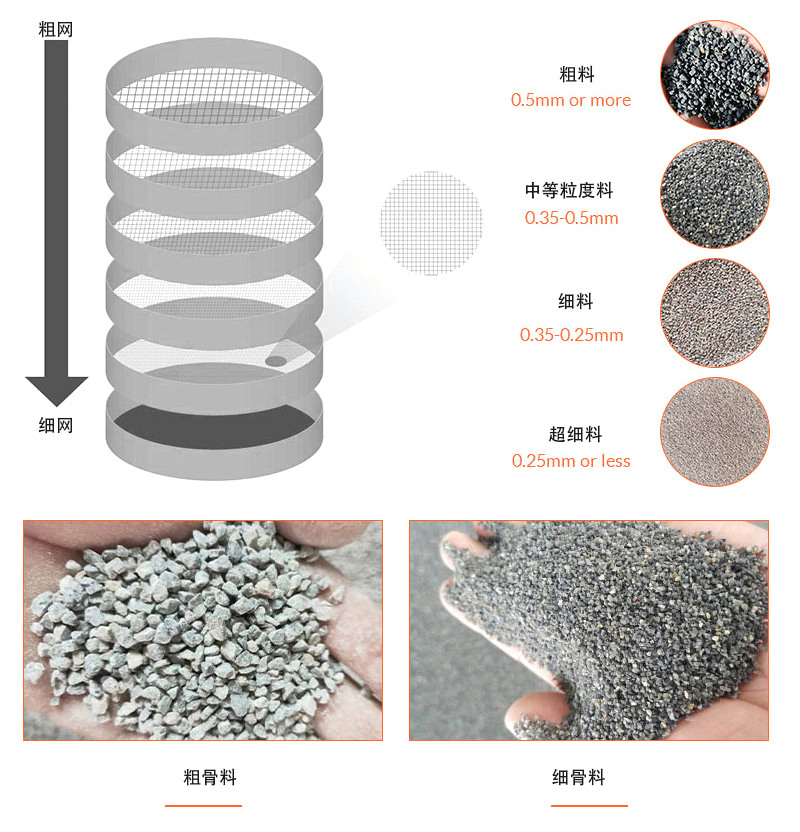

振筛机又叫标准振筛机、实验室振筛机,是配合试验筛进行物料粒度分析的、代替手工筛分的机器,主要有拍击式振筛机、顶击式振筛机、土壤振筛机等种类,可以用于建筑、公路,地质、冶金、化工、煤炭、磨料、食品、饲料,医药等部门的实验室或化验室对颗粒物料进行筛分分析。

振筛机普通磨料的粒度组成检查、超硬材料的分级及粒度检测

振筛机产品介绍

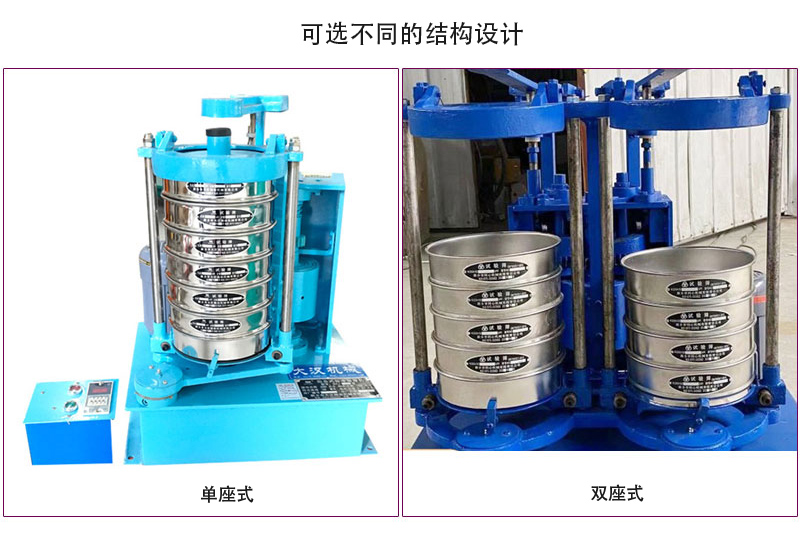

振筛机分类

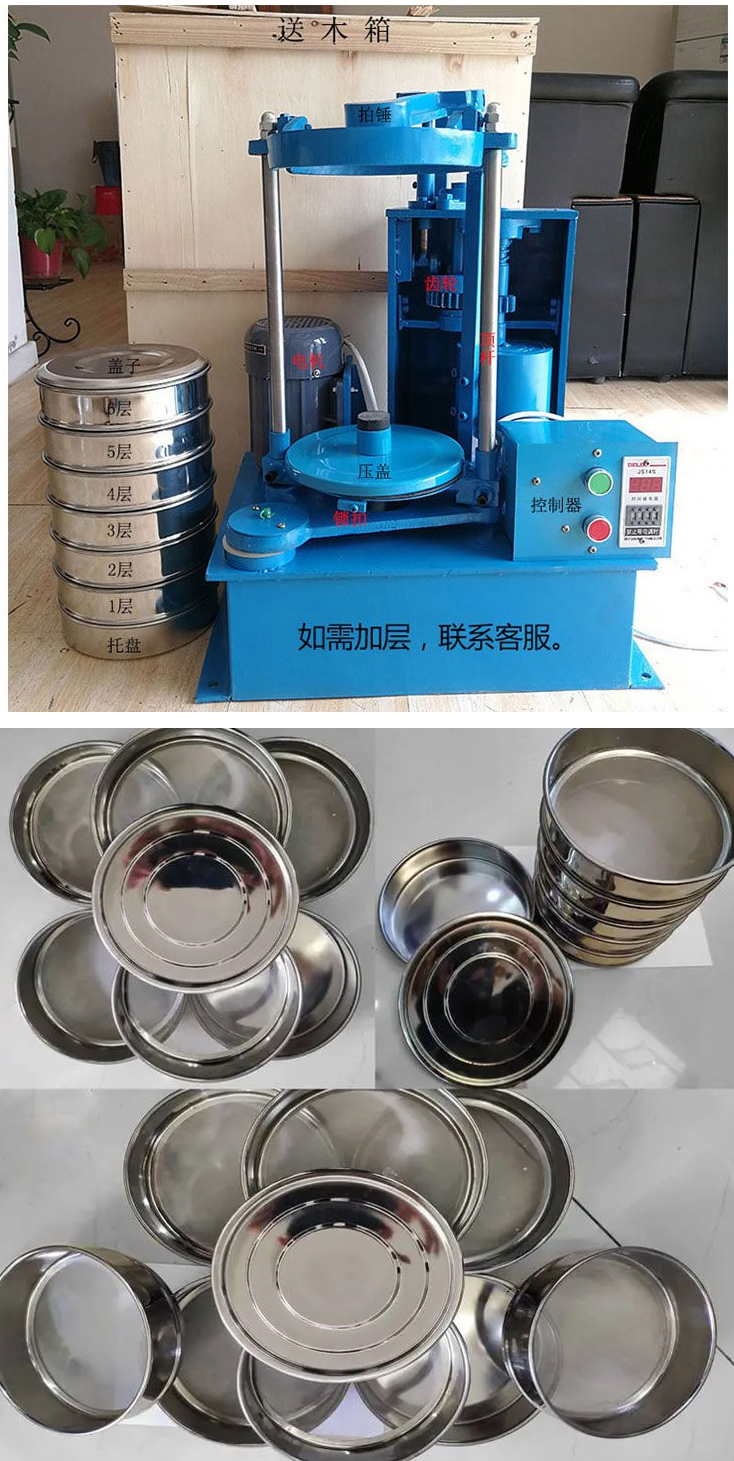

顶击式标准振筛机图片

顶击式振筛机

具备顶击和回转振动

顶击次数:142次/分

摇动次数:221次/分

顶击落距:10mm

筛子直径:20cm

拍击式标准振筛机图片

拍击式振筛机

具备往复和拍击振动

拍击次数:156次/分

旋转次数:290次/分

拍击高度:38mm

套筛外径:200、150、100、75mm

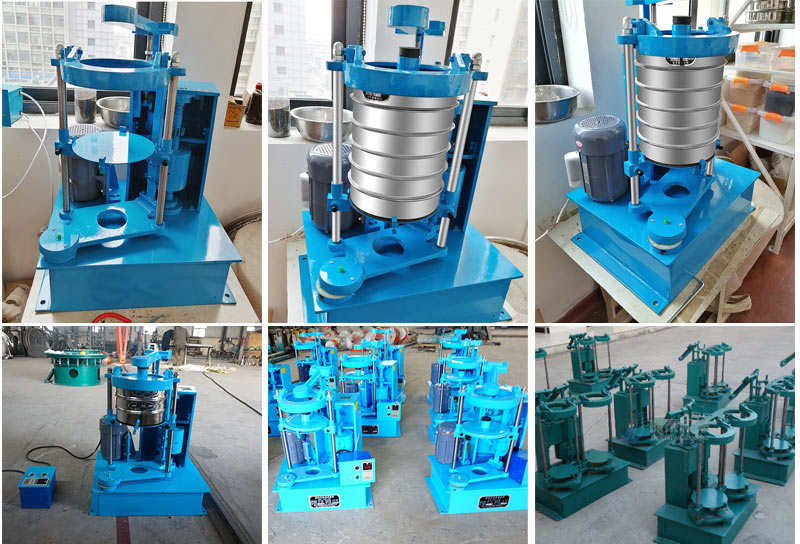

振筛机图片

图片实拍

振筛机技术参数

顶击式标准振筛机

序号 名称 单位 数值
1 筛子直径 厘米 20
2 可配筛子层数 7
3 筛子孔径 毫米 0-0.038
4 摇动次数 次|分 221
5 次数 次|分 147
6 回转半径 毫米 12.5
7 落距 毫米 10mm
8 电机功率 千瓦 0.38
9 电源电压 380
10 电机转速 转|分 2800
11 机器重量 千斤 120
12 外形尺寸 毫米 586*370*952

拍击式标准振筛机

序号 名称 单位 数值
1 筛子直径 毫米 φ200、φ100、φ75
2 筛子层数 7
3 200试验筛 1
4 旋转次数 次/分 290±6
5 拍击次数 次/分 156±3
6 拍击高度 毫米 38±6
7 底盘水平度 mm/min ≤0.6
8 旋转行程 毫米 25
9 电动机 千瓦 0.37
10 外形尺寸 毫米 433*432*785
11 筛机重量 公斤 128

振筛机主要分为顶击式振筛机和拍击式振筛机。顶击筛同时具备顶击和回转两种运动,主要配套标准分样筛使用,代替手工筛,筛分物料的级别。具有时间标准、力度、频率均匀的优点以达到良好的筛分效果。拍击筛同时具备拍击和往复两种运动,可配备专用夹具,即可装夹ф200标准筛,又可夹装ф75、ф100套筛,装夹方便灵活,夹紧牢固,并能自动停机。

振筛机工作原理

振筛机主要由机座、筛具与传动机构等部分组成。

振筛机工作原理

电动机通过传动轴,蜗轮付带动摆动架上的主偏心轴旋转,从而又连带动其他两个副偏心轴回转使整个筛组的摆动得到半径,也等于偏心距的平面周围摆动,同时在同一台电动机带动另一对蜗轮付通过凸轮,顶杆装有筛组的摆动架,周期地顶起靠自重下落在机座的砧座上,使摆动架得到平面圆周摇动的同时进行振击,终达到对物料的筛分分级。

振筛机特点及优势

振筛机优势

1、筛分目数为200目、筛分效率高达70%以上;;

2、304不锈钢材质,耐高温,坚固耐用;

3、转幅度大,振击力强,筛分效果好;

4、装夹套筛灵活,使用维修方便;

5、具备定时功能,时间精准、力度合理、频率均匀。

振筛机适用行业

振筛机适用行业

振筛机可广泛应用于地质、粉末冶金、磨料、粉体、化工、建材、医药、国防等部门实验室筛分检测,尤其适用于金刚石微粉、超硬材料行业生产分级工序高强度、大频率地反复使用。

振筛机操作步骤

振筛机使用步骤

1、在按如分样套筛时,应按照筛孔大小顺序选放,从上到下孔径依次变小,加上筛具底盘再将物料放入上层的筛具内,然后再把物料的套筛放在本机的底盘上,玄晶顶盖手柄以固定筛具。

2、插上电源插头,扭动定时开关按所需工作时间按下控制按钮,该机自动在指定时间内往返运动。

3、待定时器到达选对时间的定位,振筛机就会自动停止工作。

4、逆时针旋转手柄,提起上盖并固定在立杆上,取下筛具,一次将筛后的各号筛子内的物料进行测定。

5、自动停止或手动停止工作,如长时间不动,需要拔出插头、切断电源。

6、开机前把装箱盖板上的油尺取出,加机油至油尺红线处。

振筛机使用注意事项

1、电机托盘装有接地线螺钉,必须按规程接地。

2、需定时工作可将旋扭转至要求定时位,如需中途停机,应切断电源开关,让定时钟自行转至位置,不可强行扭回。

3、隔3—6月更换锭子油,使用时应注意盖板上的七根导杆的变形。

4、转动旋扭时,不应过快,过猛,以免损坏零件。

5、如要定的时间小于10分钟,应先使旋扭转过10分钟位置,再拧回所需的定时位置。

6、注意防潮,防腐蚀,使用二年需清洗加油一次。

振筛机厂家及价格

振筛机厂家

1、质量可靠:我们的振筛机是按照国家标准设计研发的,采用优质304不锈钢材质,设备抗高温,质量通过ISO和CE认证,质量有保障。

2、型号齐全:大汉公司是及设计、研发、生产、销售于一体的大型振动筛厂家,型号齐全,现货提供,如果您有其他要求,我们有专业设计工程师免费为您设计型号。

3:价格便宜:厂家直销,没有中间商赚差价,振筛机价格更便宜。

4:服务贴心:免费提供免费试机,选型指导、上门安装调试、设备检修保养,并对客户走访、调查,一站式解决用户筛分难题。
