WQS型气旋筛

WQS型气旋筛

【产品简介】气旋筛也叫卧式气流筛,主要用于筛分80-500目微细粉末,适合密度小、比重轻、轻微湿度、易粘附、高静电物料。

【优势】①可对80-530目内的粉状物料连续筛分,效率可达95%以上,产量是普通振动筛的5-10倍或更高。②纤维网筛选可避免产生静电反应。③筛网受旋风的冲刷,可自动清网,对结块物料有再破碎功能。

气流量:124-7200立方/时 主轴转速:548-1420转/分

筛网规格:80-600目 产量:200公斤/时-1500公斤/时

免费获取报价

全国统一销售热线0373-268 2333

产品介绍

气旋筛概述

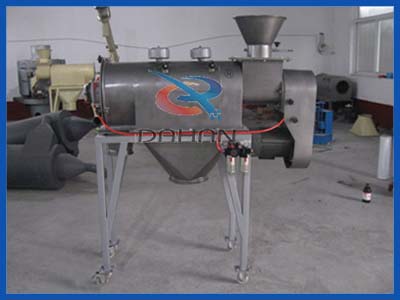

碳钢气流筛筛分煤粉

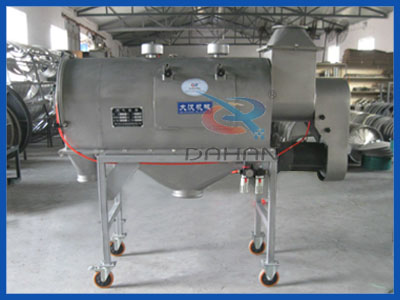

不锈钢气旋筛筛分药粉

气旋筛介绍

WQS气旋筛由于形状为横卧状所以也叫卧式气流筛或卧式气流筛粉机,网为圆筒状,置于机体内,物料通过螺旋输送系统后,和气流混合、雾化进入网筒内;通过网筒内风轮叶片使物料同时受离心力和旋风推进力,从而近使物料喷射过网,由细料排出口排出,不能过网的物料沿网筒壁从粗料排出口排出。

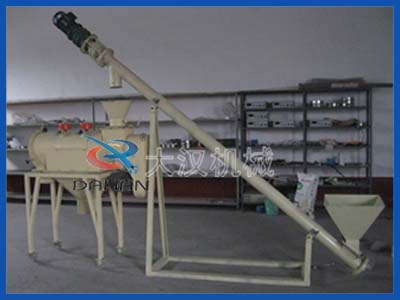

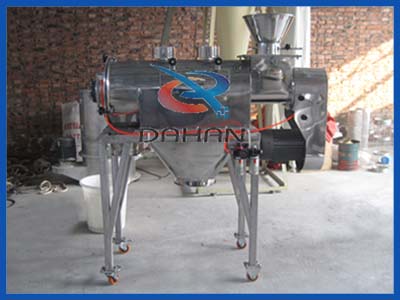

碳钢气旋筛不锈钢气旋筛气旋筛搭配螺旋
气旋筛网笼气旋筛进料口气旋筛风轮

气旋筛用途

气旋筛用途

用于各中淀粉、葡萄糖粉、木糖醇、大豆蛋白、花生蛋白、维生素C、山梨醇、灵芝粉、麦芽粉、咖啡粉、面包粉、面粉、调味品、食品添加剂、中药粉、原料药、医药中间体、玻璃微珠、珍珠岩、碳化硅、硅微粉、活性炭、环氧树脂、聚乙烯粉、灭火剂、锆英粉、颜料(酞青蓝、酞青黄、黄丹、高砂陶瓷颜料等)、磁性材料、钴粉、叶腊石微粉、硫酸钡、锰酸锂、硼酸锌、粉煤灰、矽粉、釉料、粉末涂料、花粉、脱水蔬菜、蛋粉、奶粉、苏打粉、香精、氧化镁、氢氧化镁、氧化钙、氮化硅、氧化铝、二硫化钼、纤维素、纳米级二氧化钛、PV树脂粉、硫酸钡、硅胶粉、瓜儿豆胶、氟化钙等各种粉末类物料。

气旋筛特点

气旋筛特点

1、整机体积小、重量轻、平稳无振动、无噪音、密闭性能好、无粉尘、效率高。

2、壳体结构新颖,安装简单,控制方便。

3、可单机或多机配套使用,长时间连续运作,安全可靠。

4、筛网受旋风的冲刷,可自动清网。

5、对结块物料有再破碎功能。

6、新式外球面轴承,延长使用寿命。

7、新式设计:气体保护系统能将净化后空气输至设备端,可以有效的降低设备在运转过程中所产生的温度;对轴承形成气体隔离层,从而杜绝粉尘的进入,有效的延长轴承的使用寿命,减少保养频率,提高工作效率。

8、可特殊设计,满足特别需要。

气旋筛细节展示

气旋筛气体保护装置气旋筛进料口气旋筛进料口

气旋筛出料口气旋筛出料口气旋筛除尘口

气旋筛内部结构展示

气旋筛内部结构展示

气旋筛工作原理

气旋筛工作原理

气旋筛筛网为圆筒状,置于机体内,物料通过螺旋输送系统后,和气流混合、雾化进入网筒内;通过网筒内风轮叶片使物料同时受离心力和旋风推进力,从而迫使物料喷射过网,由细料排出口排出,不能过网的物料沿网筒壁从粗料排出口排出。

气旋筛示意图及技术参数表

气旋筛示意图

型号 A B C D E F G H I J
WQS18-65 1430 460 420 1005 135 230 250 330 340 210
WQS30-100 1845 655 766 1240 320 285 300 350 380 290
WQS50-130 2230 870 790 1775 280 515 150 660 400 485
型号 WQS18-65 WQS30-100 WQS50-130
A 1430 1845 2230
B 460 655 870
C 420 766 790
D 1005 1240 1775
E 135 320 280
F 230 285 515
G 250 300 150
H 330 350 660
I 340 380 400
J 210 290 485
型号 材质 功率 适用
WQS18-65 Q235A 2.2KW 500目以下筛分
SUW304
WQS30-100 Q235A 4KW 500目以下筛分
SUW304
WQS50-130 Q235A 5.5KW 300目以下筛分

气旋筛客户案例

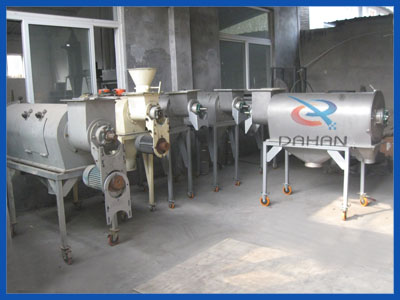

气旋筛现场图片
