振动筛弹簧

振动筛弹簧

【产品简介】

振动筛弹簧是振动筛常用的弹性元件,主要有振动筛橡胶弹簧、复合弹簧、钢制弹簧、吊挂弹簧等,具有不易生锈,弹性不易衰减,使用寿命长等特点,振动筛弹簧的型号齐全,常规尺寸有大量备货随时欢迎选购,特殊尺寸可预约订做。

外径:50-300mm 内径:18-80mm

自由总高度:50-245mm 工作变形量:0.8-2.5cm

免费获取报价

全国统一销售热线0373-268 2333

产品介绍

振动筛弹簧图片

振动筛弹簧也叫振动筛减震弹簧,是常用的弹性元件,广泛应用于各种振动设备,具有稳定性好、噪音低、隔振效果好、使用寿命长等优点。振动筛上通常使用的减振弹簧有钢丝压缩弹簧、橡胶弹簧、复合弹簧等三种。

振动筛弹簧的作用

振动筛弹簧是连接筛体和底座的重要部分,在振动筛工作的过程中起到缓冲的作用,使物料可以在筛网上保持向前运动而不损伤振动筛。

复合弹簧试机视频

复合弹簧试机视频

振动筛弹簧规格型号

弹簧的种类复杂多样,振动筛弹簧有以下种

1、振动筛钢制弹簧

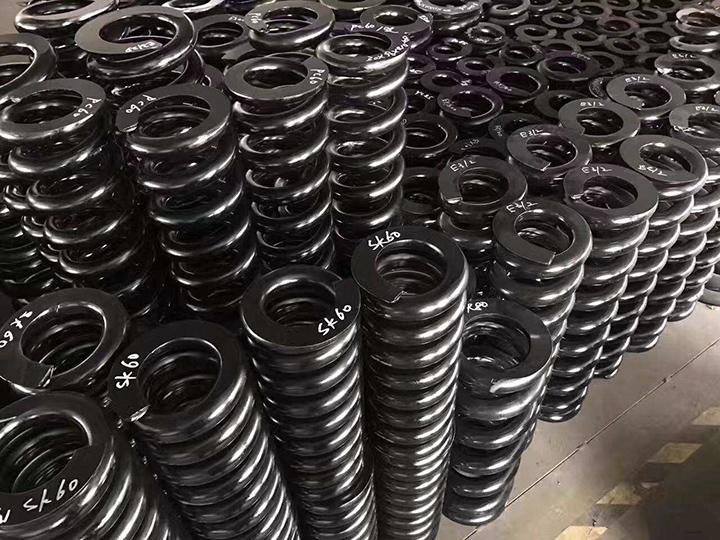

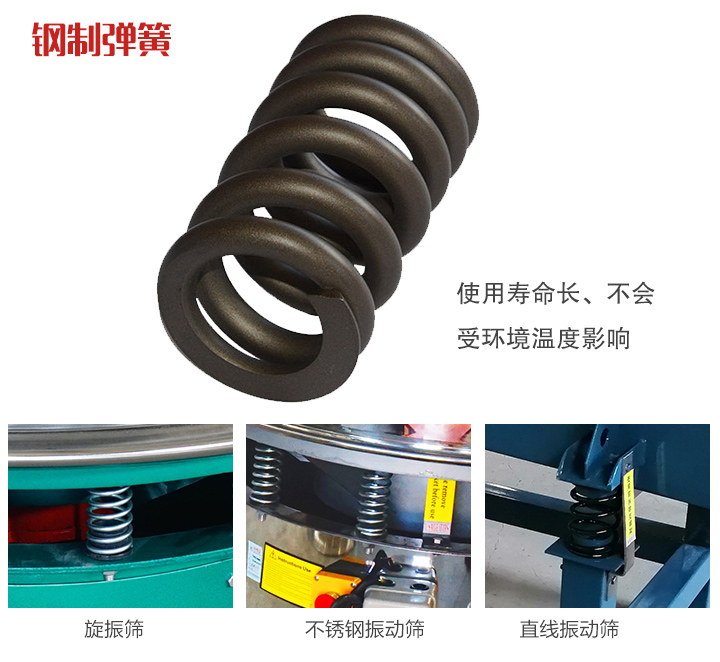

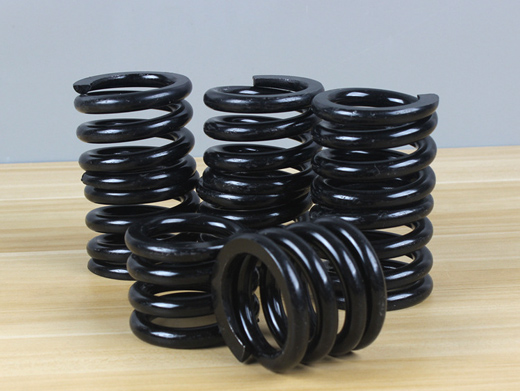

振动筛钢制弹簧

钢制弹簧顾名思义也就是金属材质钢制成的一种利用弹性来工作的机械零件。

优势:具有使用寿命长、不受环境温度影响的特点。

应用旋振筛、不锈钢振动筛、轻型直线振动筛筛、小型重型筛、概率筛等。

规格尺寸

型号 内圆直径D ( mm) 自由总高度L( mm) 钢丝直径d ( mm )
Ф70×150×Ф8 70 150 8
Ф70×150×Ф10 70 150 10
Ф70×150×Ф12 70 150 12
Ф70×180×Ф12 70 180 12
Ф70×180×Ф14 70 180 14
Ф70×180×Ф16 70 180 16
Ф70×180×Ф18 70 180 18
Ф76×150×Ф10 76 150 10
Ф36×145×Ф4.5 36 145 4.5
Ф36×145×Ф5.0 36 145 5.0
Ф36×145×Ф5.5 36 145 5.5
Ф36×145×Ф6.0 36 145 6.0

2、振动筛橡胶弹簧

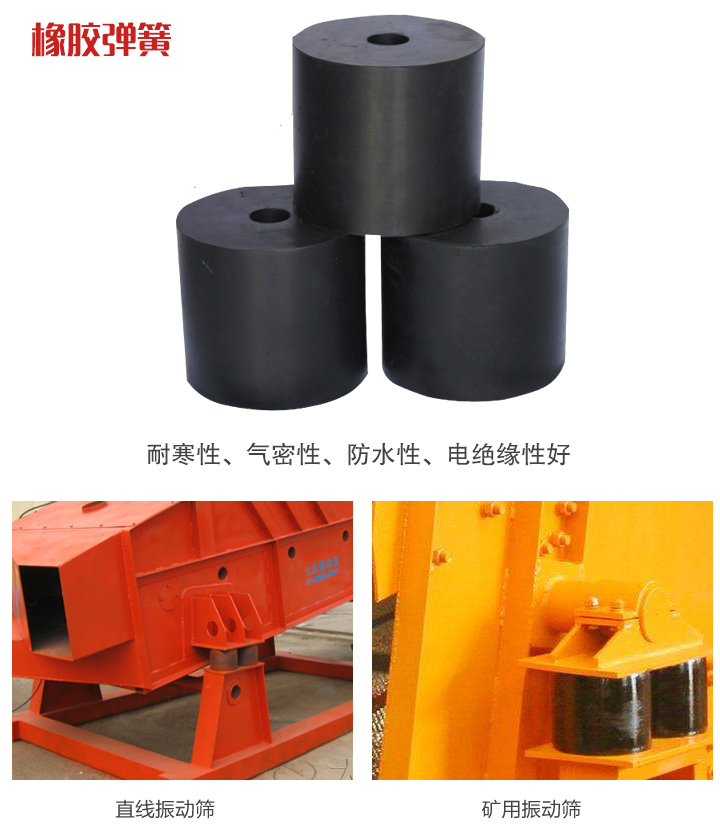

振动筛橡胶弹簧

橡胶弹簧是一种高弹性体,制作材料有普通橡胶,是利用橡胶弹性起缓冲、减震作用的弹簧,是使用比较广泛的一种振动筛弹簧。

优势:有优良的耐寒性,气密性、防水性、电绝缘性。大汉橡胶弹簧种类众多,还可按需定做。

应用:轻型直线振动筛、不锈钢振动筛、振动给料机、ZSG矿用振动筛、YA/YK系列振动筛等,在承重量大于1吨的振动平台也多用该种材质的振动筛弹簧。

规格尺寸

规格
D×H×d﹝mm﹞
外径D
(mm)
内径d
(mm)
自由高度H
(mm)
工作变形量FV
(cm)
钢度KL
(kg/cm)
工作载荷 (Pa)
Ф50×50×Ф18 50 18 50 0.8 50 80
Ф60×60×Ф20 60 20 60 0.8 60 100
Ф80×80×Ф25 80 25 80 0.8 100 200
Ф80×80×Ф30 80 30 80 0.8 100 200
Ф100×100×Ф25 100 25 100 1 140 500
Ф100×100×Ф30 100 30 100 1 140 500
Ф100×130×Ф30 100 30 130 1 150 550
Ф120×120×Ф30 120 30 120 1.2 220 600
Ф120×140×Ф30 120 30 140 1.2 230 650
Ф127×127×Ф30 127 30 127 1.2 230 640
Ф130×130×Ф30 130 30 130 1.3 240 680
Ф140×140×Ф30 140 30 140 1.4 300 700
Ф140×160×Ф30 140 30 160 1.4 350 680
Ф140×160×Ф40 160 40 160 1.4 350 680
Ф160×160×Ф30 160 30 160 1.6 350 750
Ф160×160×Ф40 160 40 160 1.6 350 750
Ф160×160×Ф50 160 50 160 1.6 350 750
Ф160×160×Ф60 160 60 160 1.6 350 750
Ф160×235×Ф40 160 40 235 1.6 400 800
Ф160×240×Ф40 160 40 240 1.6 400 800
Ф180×180×Ф40 180 40 180 1.8 400 800
Ф180×240×Ф40 180 40 240 1.8 400 1000
Ф200×150 200   150 1.5 380 900
Ф200×150×Ф65 200 65 150 1.5 350 800
Ф200×200×Ф40 200 40 200 2 450 1000
Ф200×200×Ф50 200 50 200 2 450 1000
Ф200×300×Ф50 200 50 300 2 480 1300
Ф220×220×Ф40 220 40 220 2.2 500 1500
Ф220×220×Ф50 220 50 220 2.2 500 1500
Ф240×240×Ф50 240 50 240 2.4 550 1800
Ф250×250×Ф50 250 50 250 2.5 580 2000
Ф300×245×Ф80 300 80 245 1 480 2800

3、振动筛复合弹簧

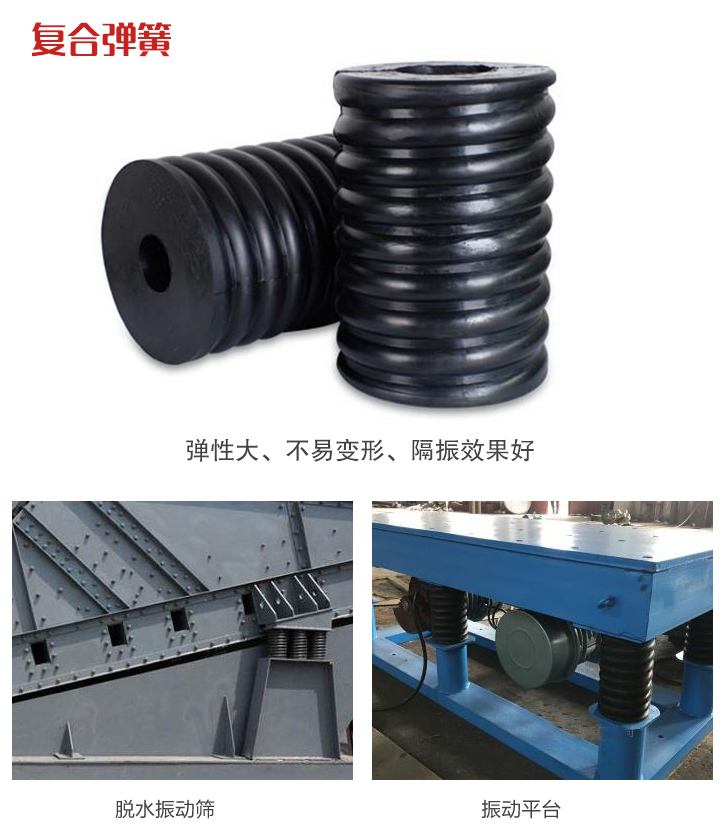

振动筛复合弹簧

复合弹簧是由金属螺旋弹簧和橡胶复合为一体的弹性体,集金属弹簧和橡胶弹簧的优点于一体,并克服两者的缺点,形状和机械性能稳定,能承受载荷和大变形量,具有隔振降噪效果好

优势:复合弹簧形状不受限制,有较大的弹性变形。

应用:适用于矿山、煤炭、冶金等行业的大型振动设备。

规格尺寸

规格
D×H×d﹝mm﹞
外径D
(mm)
内径d
(mm)
自由高度H
(mm)
工作变形量FV
(cm)
刚度KL
(kg/cm)
工作载荷(Pa)
Ф150×138×Ф55 150 55 138 2 150—350 300—700
Ф150×150×Ф62 150 62 150 2 150—350 300—700
Ф150×190×Ф62 150 62 190 3 180—600 500—1800
Ф150×200×Ф100 150 100 200 3 180—600 500—1800
Ф150×210×Ф50 150 50 210 3 180—600 500—1800
Ф150×310×Ф50 150 50 310 3 180—600 500—1800
Ф150×310×Ф100 150 100 310 3 180—600 500—1800
Ф180×110×Ф90 180 90 110 3 180—600 500—1800
Ф180×120×Ф90 180 90 120 3 180—600 500—1800
Ф180×130×Ф100 180 100 130 3 180—600 500—1800
Ф180×140×Ф90 180 90 140 3 240—660 700—2000
Ф180×150×Ф100 180 100 150 3 240—660 700—2000
Ф180×160×Ф90 180 90 160 3 240—660 700—2000
Ф180×170×Ф90 180 90 170 3 240—660 700—2000
Ф180×180×Ф90 180 90 180 2—3 250—1000 750—3000

4、振动筛吊挂弹簧

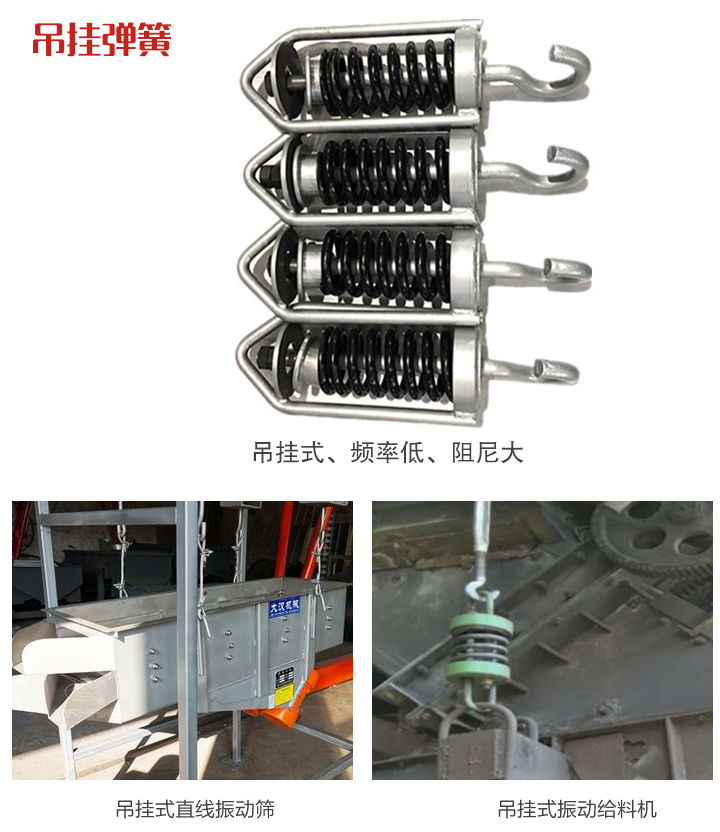

振动筛吊挂弹簧

吊挂弹簧主要用于吊挂结构,又叫吊挂装置、吊挂减振装置、吊簧、悬挂装置等。

优势:频率低,阻尼大、适用范围广,隔振降噪效果明显。

应用:吊挂直线振动筛、振动给料机、电磁振动给料机等设备中。

5、振动筛气垫弹簧(空气弹簧)

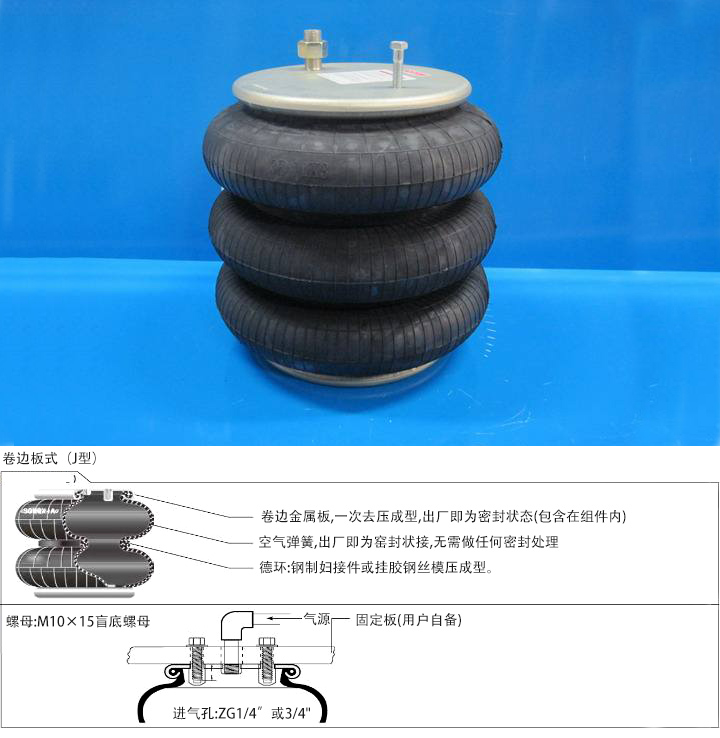

空气弹簧

在可伸缩的密闭气垫中充以压缩空气,是操纵空气受压发生弹性的弹簧。空气弹簧为曲囊式布局,其曲囊数凡是为 1~3 曲囊,可叠加利用。

优势:①空气弹簧的刚度k随载荷P而变,所以在不同载荷下,其隔振系统固有频率几乎不变,隔振效果也几乎不变。②度具有可调性,可借助改变气室的容积或内腔压力来改变系统的刚度。③能吸收高频振动,隔音性能极好。

应用:一般用于振动平台上。

规格尺寸

型号 规格
D×H×d﹝mm﹞
外径D
(mm)
内径d
(mm)
自由高度H
(mm)
工作变形量FV
(cm)
钢度KL
(kg/cm)
工作载荷(Pa)
JHF-90x150 φ90×150×φ40 90 40 150 2 100 400
JHF-90x150 φ90×150×φ40 90 40 150 2 125 500
JHF-90x150 φ90×150×φ40 90 40 150 2 150 700
JHF-150x265 φ150×265×φ80 150 80 265 3 180 1000
JHF-150x265 φ150×265×φ80 150 80 265 3 200 1200
JHF-150x265 φ150×265×φ80 150 80 265 3 220 1400
JHF-150x265 φ150×265×φ80 150 80 265 3 250 1500
JHF-150x265 φ150×265×φ80 150 80 265 3 300 1800
JHF-150x265 φ150×265×φ80 150 80 265 3 350 2000
JHF-150x290 φ155×290×φ60 155 60 290 3 240 1500
JHF-150x290 φ155×290×φ60 155 60 290 3 270 1700

振动筛弹簧特点

1、形状和机械性能稳定,能承受重载荷和大变形量。

2、隔振降噪效果好,工作平稳,过共振区时间短。

3、自生热少、回弹性好、机械性能稳定、使用寿命长、成本低。

4、气密性,防水性,电绝缘性高。

振动筛弹簧的优势

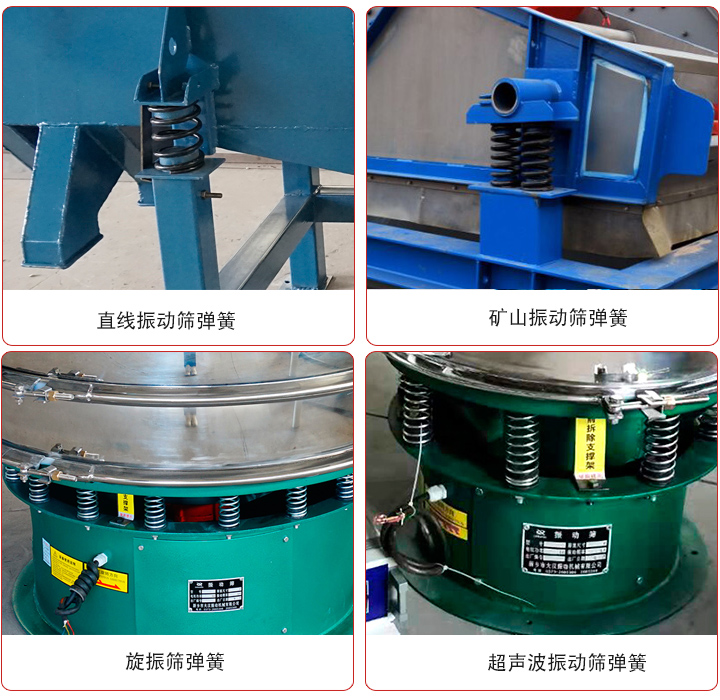

振动筛弹簧应用案例

振动筛弹簧是设备中的弹性元件,主要应用于旋振筛、直线振动筛、矿用振动筛、振动平台、振动给料机、振动输送机等振动机械中,具有稳定性好,嗓音低、隔振效果好、使用寿命长等优点。

振动筛弹簧的作用

振动筛弹簧选型须知

1、根据筛分物料、环境和条件,以及物料自身的比重,静电等选用合适的橡胶材质。

2、必须得注意橡胶与金属的粘接程度,避免粘接面处应力集中;

3、技术上对于剪切变形隔振器,为了提高寿命,通常在垂直剪切方向给予适当预压缩,压缩方向刚度变硬,剪切方向刚度变软;

4、有阻力就必定要消耗能量,这部分损失的能量转换成热能,而橡胶是热的不良导体,为防止温升过高影响橡胶隔振器性能,橡胶隔振器不宜做得过大,从结构上应采取易于散热的措施,或选用生热较少的天然橡胶材料。正因为橡胶隔振器能将部分能量转换成热能,降低了振动能量,达到减振目的,所以,常将橡胶隔振器称作减振器。

5、定期维护和更换振动筛弹簧,隔振器应避免长期在受拉状态下工作。

振动筛弹簧安装

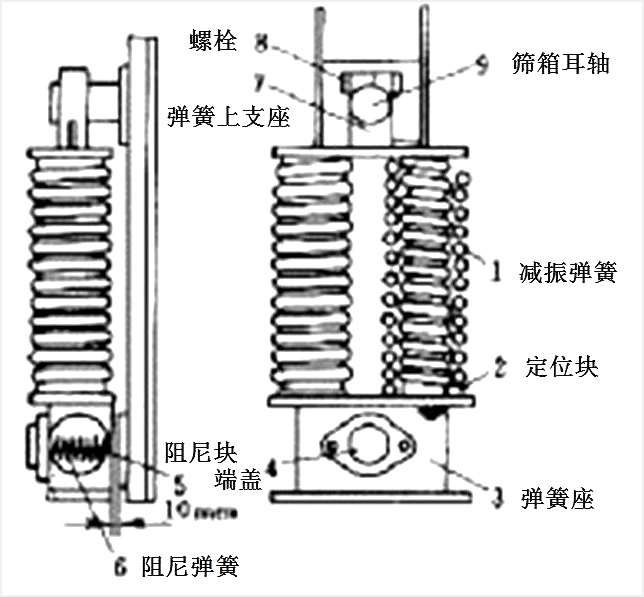

振动筛弹簧固定座图

振动筛弹簧主要安装在底桶与振动体之间,其作用在振动筛工作时阻止振动力传给底桶以及地面,利用弹簧的弹性来减缓振动筛的颠簸,同时支撑筛箱的全部重要,安装时弹簧必须垂直于地面。

产品问答

:振动筛弹簧规格怎么配?

:需要结合筛机的型号、参振重量进行计算,详细可咨询橡胶弹簧生产厂家。

:振动筛弹簧硬的好还是软的好?

:振动筛常用的有锰钢、橡胶等,其硬度是不同的,需要结合实际的应用情况来选择。
