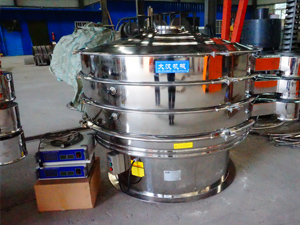

DHC超声波旋振筛

DHC超声波旋振筛

【产品简介】

超声波旋振筛加装超声波换能器,将低频电能转化成高频机械振动,可以分解粘附物质,减少筛上物,筛分精度可提高1-70%,产量可提高0.5-10倍

优势:

①分解粘附物质,减少筛上物

②适合粘性强、高静电、易团聚的精细粉末

③筛分精度可提高1-70%,产量可提高0.5-10倍

免费获取报价

全国统一销售热线0373-268 2333

产品介绍

超声波旋振筛的概述:

超声波旋振筛筛分超微细粉体——筛分精度可提高1-70%,产量可提高0.5-10倍

DHC-3A超声波旋振筛是将220V、50Hz电能转化为38KHz的高频电能,输入超声波换能器,将其变成38KHz机械振动,从而达到筛分和清网的目地,使微细粉筛分成为易事。

产品介绍

超声波旋振筛大于500目筛分,无网孔堵塞,无筛分效率衰减,在达到高精度、高网目筛分的同时,有效控制粒子段的集中。材质分为碳钢和不锈钢两种,可根据用户要求选择1-5层筛网进行多层级筛分和除杂。

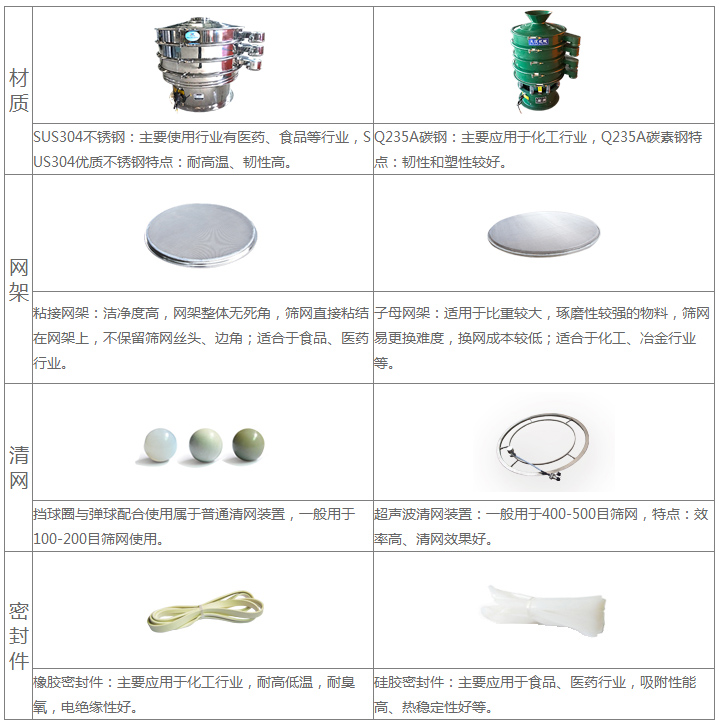

碳钢/不锈钢超声波旋振筛

超声波旋振筛的特点:

产品特点

(1、10微米至200微米筛分

适用于10微米至200微米的筛网分离粉末,尤其对难筛分的物料效果显著;

2、防止网孔的堵塞

防止网孔的堵塞以及相近颗粒对网孔的嵌塞,延长贵重筛网的使用寿命;

3、静电、团聚、吸附物料克星

静电、团聚、吸附物料的颗粒分离变为简单,不产生弹跳球等辅助物对粉体的污染;

4、减少清网时间

超声波筛分系统应用,减少或不产生清网时间,无需增加其他任何筛网清理装置;

5、稳定筛分精度

能清晰的分离直径相近的细微颗粒,保持网孔尺寸,稳定筛分精度,可提高1-70%

6、不改变物料的特性

不改变物料的特性,更适用于新材料;

7、增加筛分量

加快团聚物的分离,分解粘附物质,减少筛上物,从而增加筛分量、减少大粒子的数量,产量可提高0.5-10倍

8、连续工作

低而稳定的操作温度,不会使局部温度变高;可以连续工作;

超声波旋振筛结构

超声波旋振筛主要由底座、振动电机、筛框、筛网、超声波系统等结构组成,而超声波系统是其区别与一般振动筛的原因所在。

超声波旋振筛结构图

1、超声波网架:由外网架与共振环组成。

2、筛网:适用10目--635目。

3、高频连接线:超声波振荡器与超声波谐振电源之间连接用的电缆。

4、超声波谐振电源:液晶显示窗口,38KHZ高频大功率超声波谐振电源。内置电脑芯片,可根据超声波的不同状态进行全程数字频率自动跟踪,无需人工调整,操作方便简单。长时间工作振荡器发热量低,工作状态稳定。

5、振荡器:高性能超声波转换器件。

6、连接器:航空连接插件。

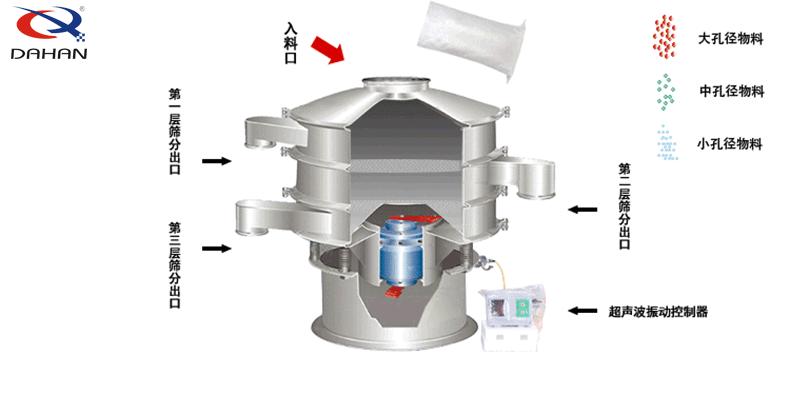

超声波旋振筛的工作原理:

超声波旋振筛工作原理

DHC-3A超声波旋振筛是旋振筛的一种衍生产品,将超声波控制器与振动筛有机结合在一起,在大汉机械多年的研究生产的DH系列旋振筛的基础上,在筛网上面叠加一个高频率低振幅的超声振动波,超微细粉体接受巨大的超声加速度,使筛面上的物料始终保持悬浮状态,从而抑制粘附、摩擦、平降、楔入等堵网因素,从而解决了强吸附性、易团聚、高静电、高精细、高密度、轻比重等筛分难题,使微细粉筛分不再成为难事,特别适合高品质、精细粉体的用户使用。

超声波技术参数:

型 号 筛分直径 筛分面积 筛网规格 电压(v) 层数 功率 (kw)
DHC-400 Φ350 0.0907 80-600目 380 1-3 0.18 立即咨询
DHC-600 Φ550 0.2289 0.25 立即咨询
DHC-800 Φ750 0.4183 0.55 立即咨询
DHC-1000 Φ920 0.6359 0.75 立即咨询
DHC-1200 Φ1120 0.9499 1.1 立即咨询
DHC-1500 Φ1420 1.5386 1.5 立即咨询
DHC-1800 Φ1720 2.2687 2.2 立即咨询

大超声输出功率: 200 Weff

输出电压: 高900 Veff

大输出电流: 1 A (限制电流)

保险丝: 100-120 V: 2 x 2.5 A slo blo

200-240 V: 2 x 1.25 A slo blo

工作模式:连续工作模式- 100%占空系数 循环脉动工作模式 1Hz 调制

50%占空系数

脉动工作模式-10Hz调制

70%占空系数

保护等级:IP65

污染等级: 2

环境温度:-10-35℃

超声波旋振筛与普通旋振筛筛分情况对比:

物料名称 数目 旋振筛产量(kg/h) 超声波旋振筛产量(kg/h) 筛机型号
荧光粉 500目 90 300 φ800
锌粉 325目 68 300 φ800
调料粉 60目 500 1200 φ1000
树脂粉 200目 340 745 φ1000
红薯淀粉 200目 400 1500 φ1000
铁粉 100目 96 300 φ800
高岭土 200目 38 200 φ1000

超声波旋振筛与旋振筛的区别

物料:超声波旋振筛适合粘性、高静电粉末,旋振筛筛分粘性粉末易堵网

筛分效率:超声波旋振筛振频每秒3.6万次,旋振筛无高频振动

清网装置:超声波旋振筛自带清洁功能,旋振筛需按照弹跳球清网装置

超声波旋振筛现场图

超声波旋振筛现场图片
