齿轮式拍击筛

齿轮式拍击筛

【产品简介】

齿轮式拍击筛简称也叫齿轮式标准振筛机,本筛机使用于普通磨料的粒度组成检查和超硬材料产品的生产分级及粒度检查,同时具备拍击、往复两种运动,下料快、不易堵塞,齿轮式传动,传动比有效率99.99%,安装了数字定时器,设定好时间后到时自动停机保证检验或生产的一致性要求。

拍击次数:156±3次/分 摇动次数:290±6次/分

筛子直径:200mm、300mm 可容筛层:7层

免费获取报价

全国统一销售热线0373-268 2333

产品介绍

一、齿轮式拍击筛功能简介

齿轮式拍击筛简称拍击筛,本筛机使用于普通磨料的粒度组成检查和超硬材料产品的生产分级及粒度检查。广泛应用于冶金、化工、建材、医药、地质等部门的科研、生产部门的对固体材料的筛分及检测。

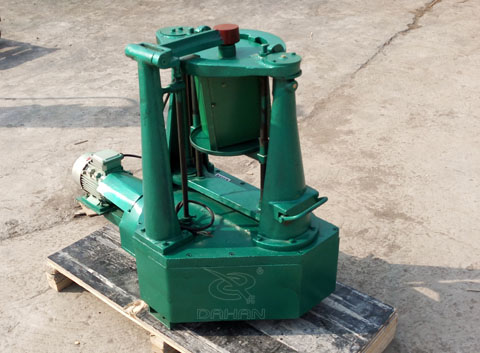

齿轮式拍击筛图片

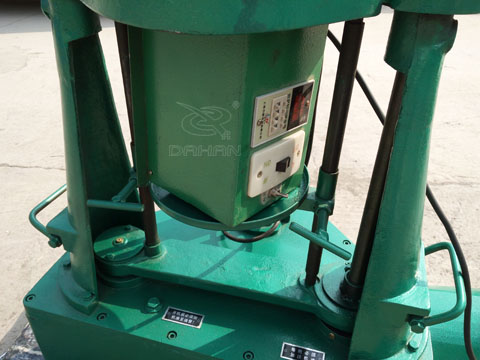

齿轮式拍击筛时间继电器

齿轮式拍击筛侧面展示

二、齿轮式拍击筛技术参数:本机符合国际标准要求

序 号 项 目 数 值
1 摇动次数(次/min) 290±5
2 拍击次数(次/min) 156±5
3 往复行程(mm) 25
4 拍击高度(mm) 38±5
5 套筛外径(mm) 200,150,100,50
6 可容筛层(层) 5
7 使用电压(v) 220
8 输出功率(kw) 0.37
9 额定转速(r/min) 1400
10 外型尺寸(mm) 850×420×800
11 净重(kg) 125

注:本厂产品所有技术资料、尺寸以实物为准。

三、齿轮式拍击筛工作原理

齿轮式拍击筛经齿轮变速后,分别带动偏心轮和凸轮,使套筛往复运动及使锤铁拍打套筛,使得试验筛、分样筛中的物料往复和上下振动,使小于试验筛筛面网孔的物料颗粒筛分进下层试验筛,如此层层筛选,使每层试验筛内只留相同粒度的物料。达到不同粒度的分离并确定此物料的粒度组成。

齿轮式拍击筛原理图

四、齿轮式拍击筛使用及维护注意:必须使电机转向正确

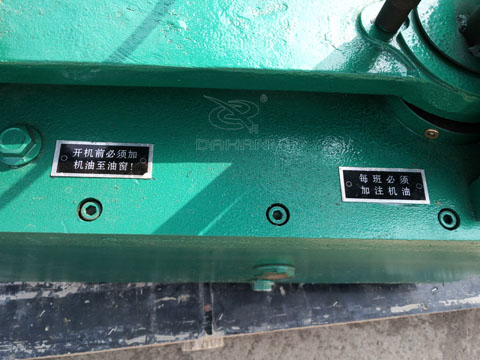

1.加油:机箱内注入20#普通机油,加至油标红线高度,应定期检查油位,每半年更换一次机油;

上下滑板应定期打开上盖注入黄油;

主轴套应定期将黄油杯加满黄油,并拧紧一圈,使黄油进入润滑面;

上下滑板铜套内污物应定期清理,擦净后加入新润滑脂。

2.电源接线:

单向电机出厂前方向已调好,接入电源即可使用;

三相电机接上电源后,开机前应先将锤铁顶杆提至高处后开机试转,观察其转向是否正确。注意:设备必须转向正确方能使用。

3.安装套筛

松开套筛底座上的螺母,装上套筛向上移动套筛底座至合适位置,拧紧套筛底座螺母,固定住套筛底座即可使用。

4.定时

本机具有定时功能,定时调节方法是:调节晶体管继电器上的刻度,并用秒表校核,增减刻度至精确时间。
