520型侧挂式直线筛

520型侧挂式直线筛工作原理
DZSF系列直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃或向前作直线运动，从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm，含水量小于7%，无粘性的各种干式粉状或颗粒状物料的筛分。大给料粒度不大于10mm.。

520型侧挂式直线筛使用条件

侧挂式直线筛振动电机两侧安装降低了直线筛的高度。当材料加工需求出料口离地有一定的限制，但是直线筛的高度是一定的时候。可以采取这种安装方式。

520型侧挂式直线筛工作特点
该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。
520型侧挂式直线筛主要适用行业
该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。
520型侧挂式直线筛型号说明
D----------------------------------振动电机(振动源)
Z----------------------------------直线(运转轨迹)
SF----------------------------------筛分机
520----------------------------------筛面尺寸（500mm宽x2000mm长)
2-------------------------------------两层(两层筛网三个出料口)
S（P）-----------------------------------钢板材质【S代表不锈钢，P代表普碳钢】
520型侧挂式直线筛筛分原理
物料从给料机均匀地进入筛分机的进料口，在振动电机的激振下，向出料口方向边跳动边筛分，通过多层筛网筛分出数种产品和不合格的筛上、筛下物，分别从各自的出口排出，流入料仓或盛料筒.

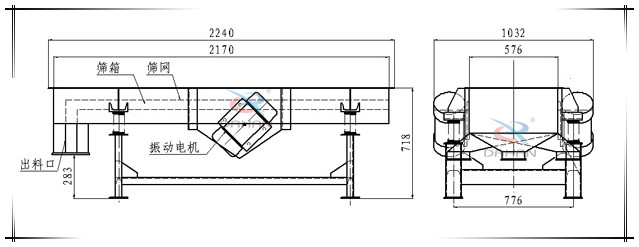

520型侧挂式直线筛结构图：

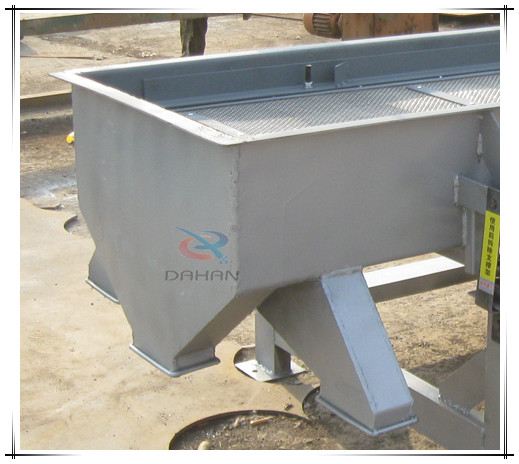

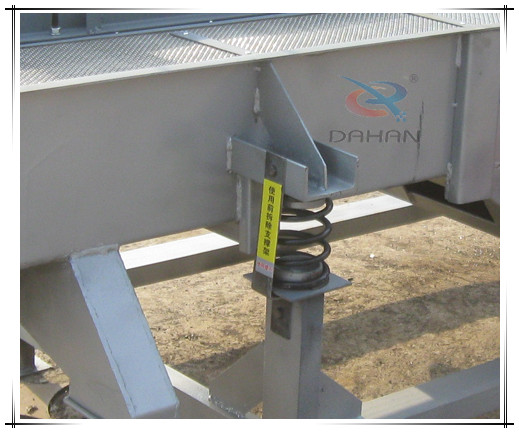

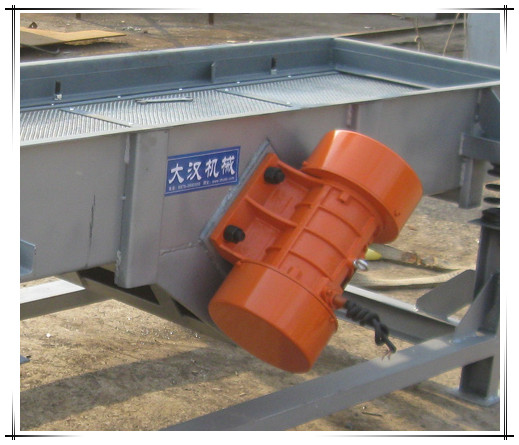

七、520型侧挂式直线筛细节展示
