YZU振动源三相异步电机

YZU振动源三相异步电机

【产品简介】

三相异步振动电动机也叫YZU卧式振动电机,为各类振动机械通用激振源,如直线筛、直排筛、振动给料机,可广泛应用于电力、建材、粮食、煤炭、矿山、冶金、化工、轻工、铸造、铁道、水泥、港口等待业,深受全国广大用户欢迎。

额定功率:0.09-16Kw 激振力:800-100000N

电源电压:380伏 防护等级:IP54/IP55

免费获取报价

全国统一销售热线0373-268 2333

YZU卧式振动电机介绍

YZU卧式振动电机是动力源和振动源结合为一体的激振源,卧式振动电机是在转子轴两端各安装一组可调偏心块,利用轴及偏心块高速旋转产生的离心力得到激振力,主要应用于一般振动机械,如振动破碎机、振动筛分机、振动打包机、振动落砂机、振动造型机、振动打桩机、振动提升机、振动充填机、料仓的振动破拱防闭塞装置等。

YZU卧式振动电机介绍

YZU卧式振动电机规格型号

环境温度:不超过40oC 海拔:不超过1000米

电源电压:380伏 电源频率:50赫兹

防护等级:IP54 IP55 接法:Y 或 Δ

绝缘等级:B、F 工作方法:S1(连续)

卧式振动电机内部结构图

型号 大激
振力(N)
额定转速
(Rpm)
额定功率
(Kw)
电流
(A)
电压
(V)
安装尺寸(mm) 外形尺寸(mm) 重量
(Kg)
A B H N K AB BB HD G L
YZU-1-2 1000 3000 0.09 0.42 380 120 40 70 4 10 145 100 140 12 240 8
YZU-1.5-2 1500 3000 0.15 0.5 130 80 80 4 12 170 140 154 16 260 11
YZU-2-2 2000 3000 0.18 0.54 130 80 80 4 12 170 140 154 16 260 11.5
YZU-2.5-2 2500 3000 0.20 0.55 130 80 80 4 12 170 140 154 16 260 12
YZU-3-2 3000 3000 0.25 0.6 150 90 90 4 14 185 150 172 18 280 17
YZU-5-2 5000 3000 0.37 0.9 150 90 90 4 14 185 150 172 18 280 18
YZU-8-2 800 3000 0.75 1.75 180 110 110 4 18 220 180 230 18 340 23
YZU-10-2 10000 3000 0.75 1.75 180 110 110 4 18 220 180 230 18 340 24
YZU-15-2 15000 3000 1.1 2.3 220 140 120 4 22 270 225 260 25 415 40
YZU-20-2 20000 3000 1.5 3.1 260 150 140 4 26 320 280 310 28 445 70
YZU-30-2 30000 3000  2.2 5.6 310 170 160 4 33 380 285 356 30 536 90
YZU-50-2 50000 3000 3.7 7.2 350 220 190 4 33 440 350 410 35 608 145
YZU-100-2 100000 3000 7.5 15 370 250 240 6 33 440 390 430 45 650 230
YZU-1.5-4 1500 1500 0.15 0.5 130 80 80 4 12 170 140 154 16 260 15
YZU-2-4 2000 1500 0.15 0.5 130 80 80 4 12 170 140 154 16 260 15.5
YZU-2.5-4 2500 1500 0.18 0.6 150 90 90 4 14 185 150 172 18 280 18
YZU-3-4 3000 1500 0.18 0.6 150 90 90 4 14 185 150 172 18 280 19
YZU-5-4 5000 1500 0.25 0.75 180 110 112 4 18 220 180 230 18 340 26
YZU-8-4 8000 1500 0.55 1.5 220 140 120 4 22 265 225 266 25 415 40
YZU-10-4 10000 1500 0.55 1.5 220 140 120 4 22 265 225 266 25 415 42
YZU-15-4 15000 1500 0.75 1.9 260 150 140 4 26 310 245 303 28 450 70
YZU-20-4 20000 1500 1.1 2.6 260 150 140 4 26 310 245 303 28 450 75
YZU-30-4 30000 1500 1.5 3.6 310 170 160 4 33 380 285 356 30 536 100
YZU-50-4 50000 1500 2.2 5.1 350 220 190 4 33 440 350 410 35 608 160
YZU-75-4 75000 1500 3.7 8.4 380 250 220 4 45 446 340 425 40 615 230
YZU-100-4 100000 1500 5.5 11 440 280 240 4 52 530 410 475 45 710 400
YZU-140-4 140000 1500 7.5 15 480 280 260 6 45 575 498 560 60 832 500
YZU-3-6 3000 1000 0.25 0.84 180 110 112 4 18 220 180 220 18 340 28
YZU-5-6 5000 1000 0.37 1.2 220 140 120 4 22 265 225 266 25 415 43
YZU-8-6 8000 1000 0.55 1.5 220 140 120 4 22 265 225 266 25 415 50
YZU-10-6 10000 1000 0.75 2.2 260 150 140 4 26 310 245 305 28 450 75
YZU-15-6 15000 1000 1.1 3.1 310 170 160 4 33 380 285 356 30 536 102
YZU-20-6 20000 1000 1.5 4.0 310 170 160 4 33 380 285 356 30 536 110
YZU-30-6 30000 1000 2.2 5.6 350 220 190 4 33 440 350 410 30 608 170
YZU-40-6 40000 1000 3 7.2 350 220 190 4 33 440 350 410 30 608 190
YZU-50-6 50000 1000 3.7 8.4 380 250 220 4 45 446 340 425 40 615 230
YZU-75-6 70000 1000 5.5 11 440 280 240 4 52 530 410 475 45 710 360
YZU-100-6 100000 1000 7.5 15 480 280 260 6 45 575 498 560 60 832 480
YZU-120-6 120000 1000 10 20 480 280 260 6 45 575 498 560 60 832 500
YZU-140-6 140000 1000 12 22 480 280 260 6 45 575 498 560 60 832 550
YZU-160-6 160000 1000 14 25 480 280 265 6 45 570 498 490 65 880 580
YZU-180-6 180000 1000 16 29 480 280 265 6 45 570 498 490 65 900 600
YZU-5-8 5000 750 0.75 2.2 260 150 140 4 26 310 245 305 28 450 77
YZU-10-8 10000 750 0.75 2.4 310 170 160 4 33 380 285 356 30 536 116
YZU-20-8 20000 750 1.5 4.3 350 220 190 4 33 440 350 410 35 608 178
YZU-30-8 30000 750 3.7 8.4 380 250 220 4 33 446 340 425 40 615 239
YZU-50-8 50000 750 5.5 11 440 280 240 4 35 530 410 475 45 710 380
YZU-75-8 75000 750 7.5 15 480 280 260 6 45 575 498 560 60 832 500
YZU-100-8 10000 750 10 22 480 280 275 6 45 575 498 575 75 880 530

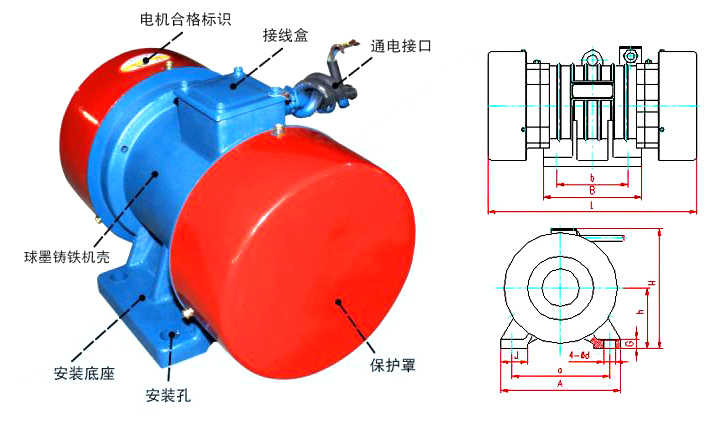

YZU卧式振动电机内部结构图

卧式振动电机内部结构

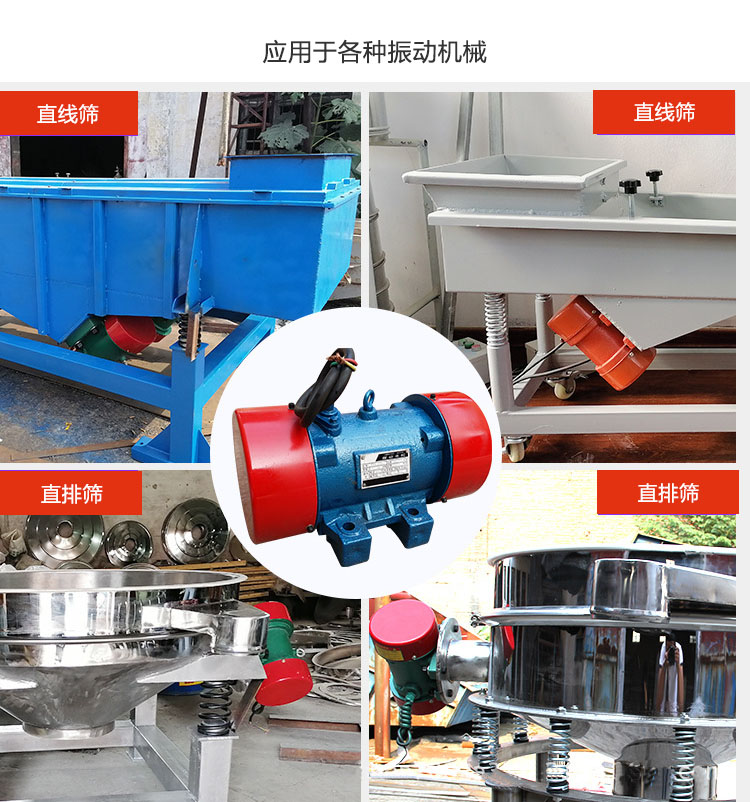

YZU卧式振动电机应用

YZU卧式振动电机可以应用于一般振动机械,如:直线振动筛、直排筛、振动平台、振动给料机、振动输送机、料仓的振动破拱防闭塞装置等等,卧式振动电机广泛的应用在水电建设、火力发电、建筑、建材、化工、采矿、煤炭、冶金、轻工等工业部门。

产品应用

卧式振动电机安装方法

卧式振动电机从底脚输出功率,振动电机的底脚安装在振盘上,产生围绕电机转轴的旋转离心激振力。卧式振动电机的底脚有两种结构:一种是与端盖连在一起的,另一种是与机壳连在一起的,通常为双轴承结构。

卧式振动电机偏心块如何调整

通过改变偏心块夹角的大小来调节偏心块,夹角越大激振力则越小,反之夹角越小激振力越大,两块偏心块重合时激振力。

振动电机偏心块怎么调

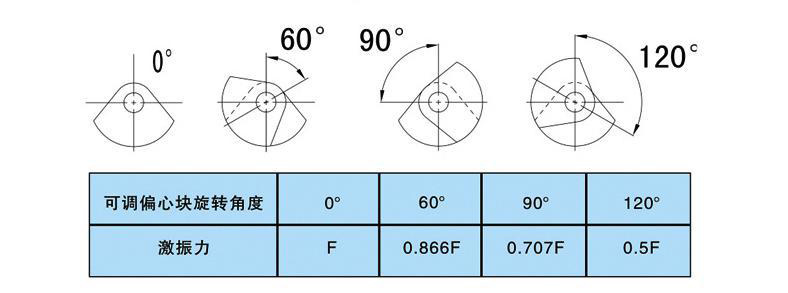

振动电机每端出轴均有一个固定偏心块和一个可调偏心块,调节可调偏心块和固定偏心块之间的夹角可改变激振力的大小。出厂时可调偏心块和固定偏心块之间的夹角为0°,这时的激振力为振动电机的额定激振力F,不同夹角时的激振力如下表。
